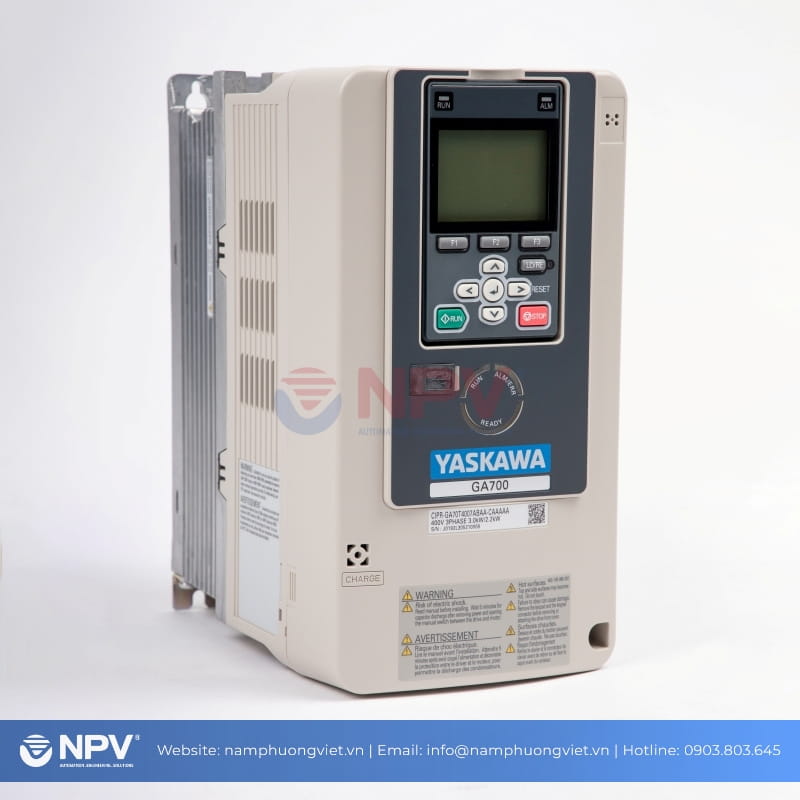

Hướng dẫn cài đặt biến tần Yaskawa GA700 chi tiết cho hệ thống công nghiệp
1. Giới thiệu biến tần Yaskawa GA700
Trong lĩnh vực tự động hóa công nghiệp, biến tần đóng vai trò quan trọng trong việc kiểm soát tốc độ động cơ, tiết kiệm năng lượng và tối ưu vận hành. Biến tần Yaskawa GA700 là một trong những dòng sản phẩm mới nhất của hãng Yaskawa, được thiết kế theo tiêu chuẩn quốc tế, nổi bật với khả năng điều khiển linh hoạt, hiệu suất cao và độ bền vượt trội.
Bài viết này sẽ tập trung vào hướng dẫn cài đặt biến tần Yaskawa GA700, giúp bạn dễ dàng nắm bắt cách đấu dây, cấu hình thông số và vận hành an toàn trong nhiều ứng dụng công nghiệp.
2. Đặc điểm nổi bật của biến tần Yaskawa GA700
Biến tần Yaskawa GA700 được nhiều doanh nghiệp lựa chọn nhờ những ưu điểm sau:
- Dải công suất rộng: từ 0.4 kW đến 630 kW, đáp ứng nhiều quy mô hệ thống.
- Điện áp: 3 pha 220VAC, 3 pha 400VAC
- Điều khiển đa dạng: hỗ trợ V/f, Vector vòng hở và vòng kín cho cả động cơ IM (động cơ không đồng bộ), động cơ IPM, SPM (động cơ đồng bộ)
- Khả năng quá tải: 150% trong 60 giây (heavy duty) và 110% trong vòng 60 giây (normal duty).
- Đa dạng chế độ điều khiển: Speed, Torque control Vector vòng hở, PID….
- Tần số đầu ra cao: lên tới 590 Hz, phù hợp với cả ứng dụng đặc thù.
- Tích hợp sẵn nguồn +24Vdc: Thuận tiện cho các tín hiệu cảm biến ngoài, mà không cần thêm bộ nguồn +24Vdc ngoài
- Kết nối truyền thông mạnh mẽ: tích hợp Modbus RTU, tùy chọn Profibus, Profinet, EtherCAT, Ethernet/IP.
- Tiện ích bảo trì: màn hình LCD đa ngôn ngữ, chức năng sao lưu tham số qua USB, phần mềm DriveWizard
- Có thể lập trình trên biến tần: Sử dụng phần mềm DriveWorksEZ để lập trình logic
- Copy thông số bằng màn hình: Dễ dàng sao lưu, chuyển đổi thông số
Với những tính năng này, GA700 được ứng dụng rộng rãi trong bơm, quạt, HVAC, máy ép nhựa, băng tải và nhiều hệ thống tự động hóa khác.

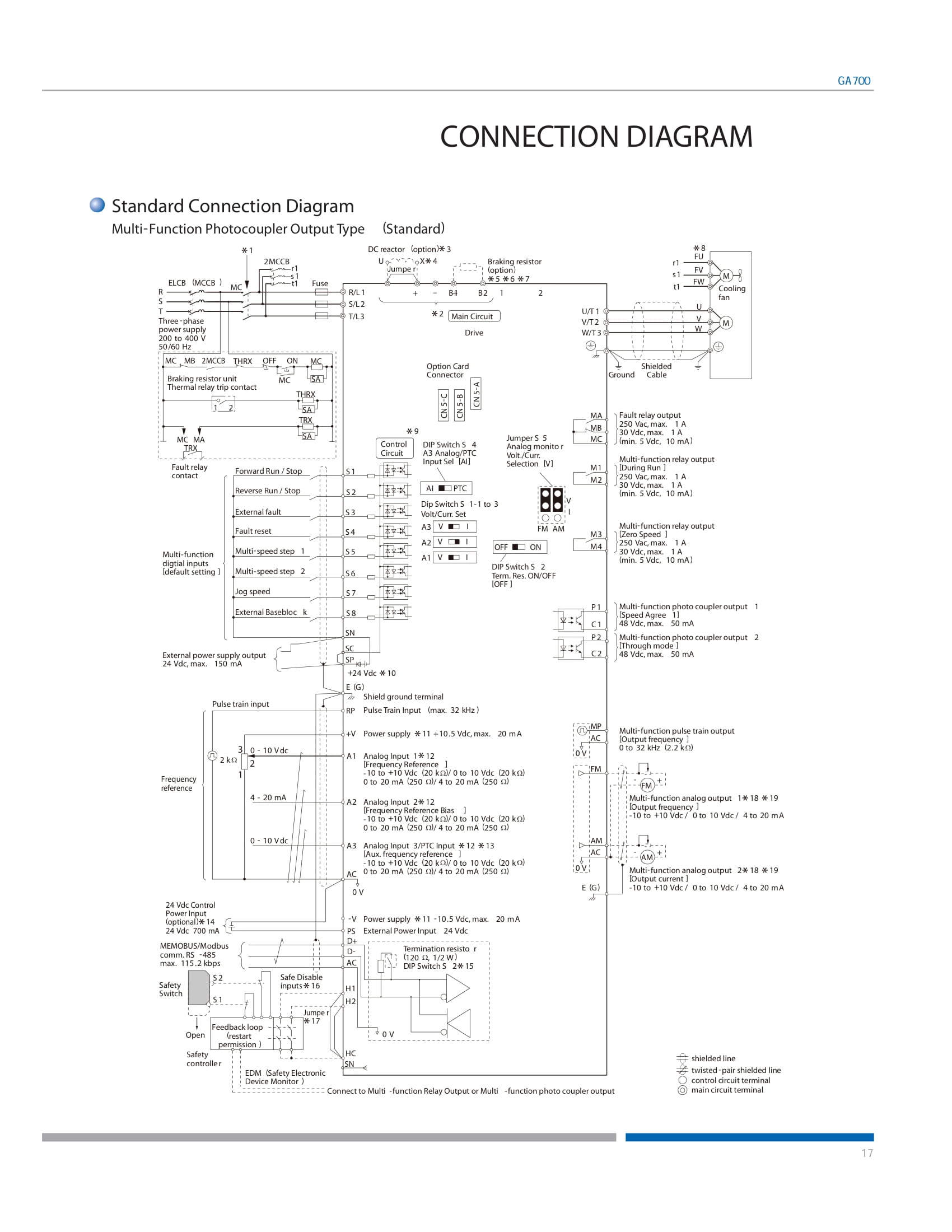

3. Sơ đồ đấu dây biến tần Yaskawa GA700
Để cài đặt biến tần Yaskawa GA700 chính xác, trước hết cần nắm rõ sơ đồ kết nối.
Ví dụ đấu nối điều khiển cơ bản, điều khiển lệnh chạy từ công tắc và tần số từ biến trở:
- Nguồn cấp: đấu vào R/L1, S/L2, T/L3.
- Ngõ ra động cơ: đấu vào U/T1, V/T2, W/T3.
- Ngõ vào điều khiển:
-
- Terminal SC: chân COMcông tắc
- Terminal S1: chạy thuận
- Terminal S2: chạy nghịch
- Terminal A1: ngõ vào analog (chân giữa của biến trở).
- Terminal V+: nguồn 10V+ cho biến trở
- Terminal AC: COM 0V cho biến trở
👉 Lưu ý: Đảm bảo tiếp địa đúng quy chuẩn để tránh nhiễu điện từ và tăng độ an toàn

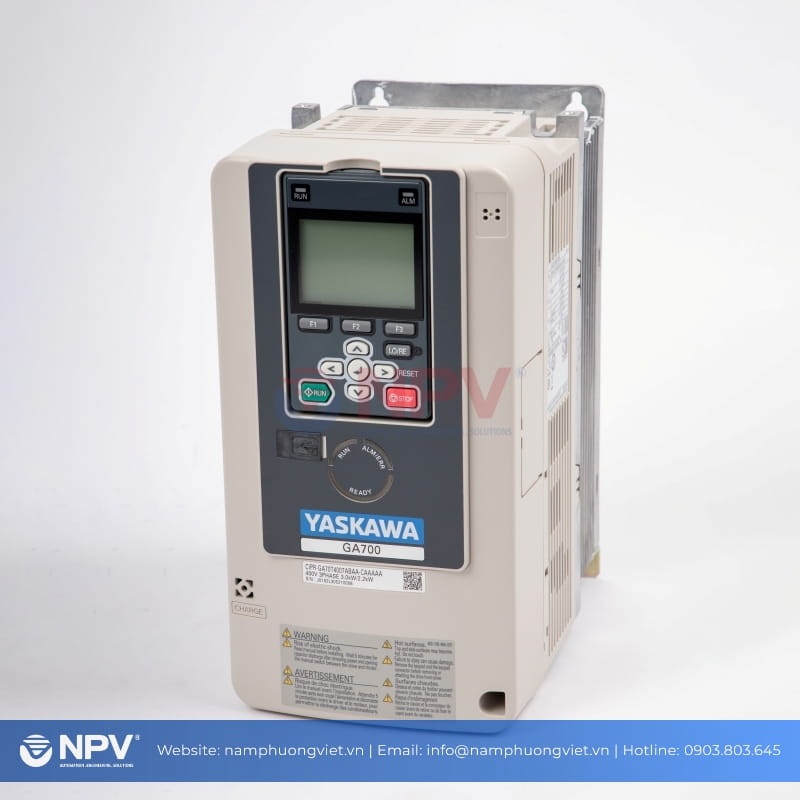

Hướng dẫn cài đặt biến tần Yaskawa GA700
1. Thiết lập ban đầu cho biến tần GA700
- Reset thông số về mặc định: vào A1-03 = 2220, nhấn Enter.
- Chọn chế độ điều khiển động cơ: A1-02 = 0 (V/f), 2 (Vector vòng hở).
- Chọn tần số cơ bản: E1-06 = 50 Hz (hoặc 60 Hz tùy động cơ)
- Tần số tối đa: E1-04 = 50 Hz (mặc định).
2. Cài đặt tham chiếu tần số
- Tham chiếu từ bàn phím: b1-01 = 0.
- Tham chiếu từ biến trở ngoài: b1-01 = 1
3. Cài đặt lệnh chạy/dừng
- RUN/STOP trên bàn phím: b1-02 = 0.
- RUN/STOP bằng công tắc ngoài: b1-02 = 1, khi đó mặc định S1 (Chạy thuận), S2 (Chạy nghịch).
4. Điều chỉnh tăng/giảm tốc
- Thời gian tăng tốc: C1-01 (giây)
- Thời gian giảm tốc: C1-02 (giây)
5. Thông số bảo vệ
- Dòng điện định mức động cơ: E2-01 (A)
- Dòng điện không tải động cơ: E2-03 (A)
- Số cực động cơ: E2-04 (P)
- Công suất định mức động cơ: E2-11 (kW)
👉 Sau khi cài đặt xong, hãy chạy thử tải nhẹ để kiểm tra trước khi vận hành chính thức.

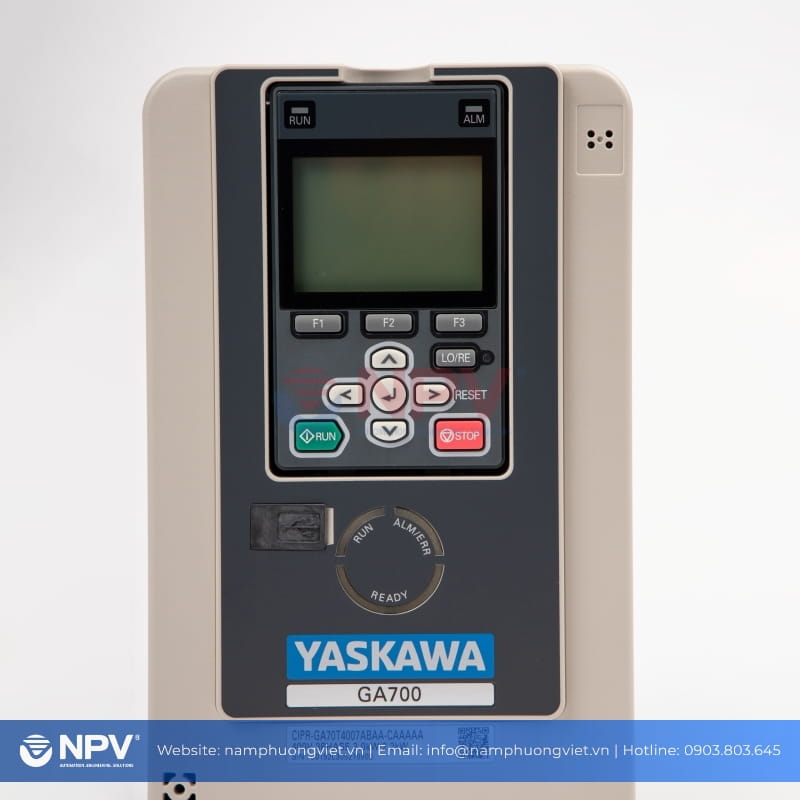

Các tính năng nâng cao và ứng dụng của biến tần Yaskawa GA700
1. Các tính năng nâng cao của biến tần Yaskawa GA700
Ngoài các thiết lập cơ bản, biến tần Yaskawa GA700 còn hỗ trợ nhiều tính năng chuyên sâu:
- Auto-tuning động cơ: giúp nhận dạng tham số động cơ chính xác.
- PID Control: điều khiển áp suất, lưu lượng trong bơm và quạt.
- Energy Saving Function: chế độ tiết kiệm điện năng.
- Multi-Motor Control: điều khiển nhiều động cơ cùng lúc.
- USB Copy Unit: sao lưu và khôi phục tham số nhanh chóng.
2. Ứng dụng biến tần Yaskawa GA700 trong công nghiệp
Nhờ khả năng vận hành ổn định, GA700 được ứng dụng trong nhiều ngành:
- Ngành nước: bơm, quạt, trạm xử lý nước.
- HVAC: hệ thống điều hòa, thông gió tòa nhà.
- Cơ khí chế tạo: băng tải, máy dệt, máy ép nhựa.
- Thang máy & thang cuốn: vận hành êm ái, tiết kiệm điện.
- Ngành thép & xi măng: kiểm soát động cơ công suất lớn.
3. Lưu ý khi cài đặt và vận hành GA700
- Luôn ngắt nguồn điện trước khi đấu dây.
- Đọc kỹ tài liệu hướng dẫn Yaskawa GA700 manual trước khi cài đặt.
- Sử dụng phụ kiện chính hãng (biến trở, điện trở xả, bộ lọc nhiễu).
- Thường xuyên kiểm tra quạt giải nhiệt, điện áp DC bus.
- Sao lưu thông số trước khi reset để tránh mất dữ liệu quan trọng.
Kết luận
Hướng dẫn cài đặt biến tần Yaskawa GA700 trên đây giúp bạn nắm vững cách đấu dây, cài đặt thông số cơ bản và vận hành an toàn. Với những tính năng hiện đại, GA700 không chỉ tối ưu hiệu suất động cơ mà còn giúp doanh nghiệp tiết kiệm năng lượng, tăng tuổi thọ thiết bị.
Nếu bạn đang cần một giải pháp biến tần hiệu quả và bền bỉ, Yaskawa GA700 chắc chắn là lựa chọn đáng cân nhắc cho hệ thống công nghiệp.
