Trong kỷ nguyên Công nghiệp 4.0, tự động hóa sản xuất không chỉ dừng lại ở việc thay thế sức lao động con người, mà còn hướng tới việc nâng cao chất lượng, tối ưu chi phí và đảm bảo tốc độ vận hành. Một trong những “trái tim” của hệ thống tự động hiện đại chính là thị giác máy (Machine Vision) công nghệ này cho phép máy móc “nhìn”, “nhận diện” và “hiểu” thế giới xung quanh giống như cách con người quan sát bằng đôi mắt.
Thị giác máy ngày nay không chỉ dừng ở việc chụp ảnh và phân tích hình ảnh 2D đơn thuần, mà đã phát triển mạnh mẽ với khả năng quan sát 3D, mang lại cái nhìn toàn diện hơn về hình dạng, độ sâu, kích thước và vị trí của vật thể trong không gian. Chính nhờ đó, thị giác máy đã trở thành công cụ không thể thiếu trong nhiều ngành: từ sản xuất điện tử, ô tô, thực phẩm – đồ uống, logistics, cho đến robot công nghiệp.
Vậy đâu là sự khác biệt giữa thị giác 2D và 3D? Doanh nghiệp nên lựa chọn công nghệ nào cho phù hợp với nhu cầu thực tế? Hãy cùng Nam Phương Việt đi sâu tìm hiểu qua bài viết dưới đây nhé !
1. Thị giác máy là gì?
Thị giác máy (Machine Vision) là một lĩnh vực của tự động hóa công nghiệp, trong đó các hệ thống máy móc được trang bị camera, cảm biến hình ảnh và phần mềm xử lý giúp thu nhận, phân tích và diễn giải thông tin từ hình ảnh hoặc video. Nói một cách đơn giản, đây là công nghệ cho phép máy móc “nhìn thấy” và “hiểu” môi trường xung quanh, từ đó đưa ra quyết định hoặc hành động mà trước đây chỉ con người mới làm được.
Thành phần chính của hệ thống thị giác máy
Một hệ thống thị giác máy điển hình thường bao gồm:
-
Camera / cảm biến hình ảnh: Thu nhận hình ảnh của đối tượng cần kiểm tra hoặc giám sát.
-
Nguồn sáng: Đảm bảo chất lượng hình ảnh ổn định, giảm bóng và phản xạ, giúp làm rõ các chi tiết quan trọng.
-
Bộ xử lý hình ảnh: Nơi các thuật toán xử lý, phân tích dữ liệu hình ảnh, nhận diện mẫu, đo kích thước hoặc phát hiện lỗi.
-
Phần mềm thị giác: Giao diện giúp cấu hình, lập trình, hiển thị kết quả và kết nối với hệ thống điều khiển tự động (PLC, robot…).

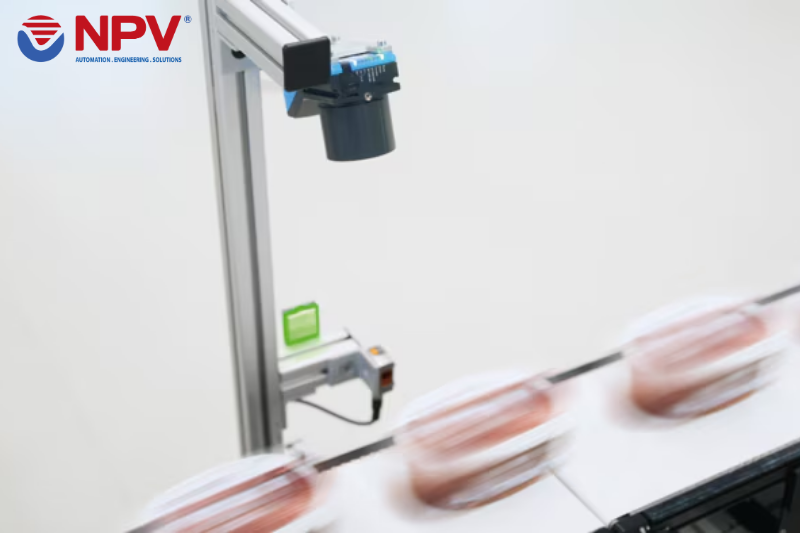

2. Thị giác 2D – “Đôi mắt phẳng” trong sản xuất
Nguyên lý hoạt động
Thị giác 2D là công nghệ thu nhận hình ảnh trên mặt phẳng hai chiều gồm chiều rộng (X) và chiều cao (Y). Camera 2D sẽ ghi lại hình ảnh dựa trên sự khác biệt về độ tương phản, màu sắc, hoa văn hoặc độ sáng tối của bề mặt vật thể. Sau đó, phần mềm xử lý hình ảnh sẽ tiến hành phân tích để nhận diện hoặc so sánh với tiêu chuẩn đặt trước.
Ví dụ: Một hệ thống 2D có thể xác định xem nhãn dán có được đặt đúng vị trí, chữ in có bị mờ, hoặc bề mặt sản phẩm có vết xước không.

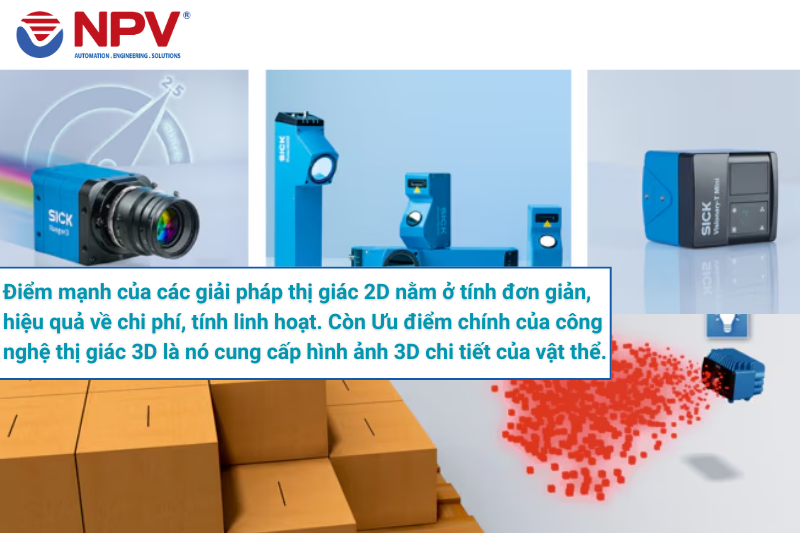

Ưu điểm nổi bật
-
Chi phí hợp lý: So với 3D, thị giác 2D đơn giản hơn, dễ triển khai, và phù hợp với đa số doanh nghiệp vừa và nhỏ.
-
Tốc độ xử lý nhanh: Hình ảnh 2D có dung lượng nhẹ, dễ xử lý trên phần mềm, đảm bảo kiểm tra liên tục với tốc độ cao.
-
Linh hoạt trong chiếu sáng: Có thể kết hợp nhiều loại ánh sáng như backlight (nguồn sáng nền), ring light (ánh sáng vòng), dome light (ánh sáng vòm) để làm rõ chi tiết.
-
Tích hợp dễ dàng: Hầu hết hệ thống 2D đều đi kèm phần mềm thân thiện, giao diện trực quan, dễ sử dụng, dễ lập trình cho nhiều tác vụ từ cơ bản đến nâng cao.
-
Ứng dụng đa dạng như: Đọc mã vạch, xác minh nhãn, phát hiện lỗi ngoại quan, đếm số lượng sản phẩm, kiểm tra toàn vẹn bao bì.
Hạn chế cần cân nhắc
Dù có nhiều ưu điểm, bên cạnh đó thị giác 2D vẫn tồn tại những giới hạn nhất định:
-
Không phân tích được chiều sâu: Không thể đo độ dày, thể tích hay kiểm tra hình dạng 3D.
-
Nhạy cảm với ánh sáng và góc chụp: Khi ánh sáng thay đổi hoặc sản phẩm phản chiếu mạnh, hình ảnh dễ sai lệch.
-
Hạn chế với bề mặt phức tạp: Các sản phẩm có kết cấu 3D hoặc màu sắc ít tương phản thường khó phân tích chính xác bằng 2D.
Ứng dụng thực tế
-
Ngành thực phẩm & đồ uống: Kiểm tra nhãn dán, hạn sử dụng, bao bì in.
-
Ngành điện tử: Kiểm tra in mạch PCB, nhận diện linh kiện nhỏ.
-
Ngành logistics: Đọc mã vạch, QR code, phân loại kiện hàng dựa trên nhãn.
-
Ngành ô tô & cơ khí: Phát hiện lỗi bề mặt, sai sót trong sơn phủ hoặc mối ghép.

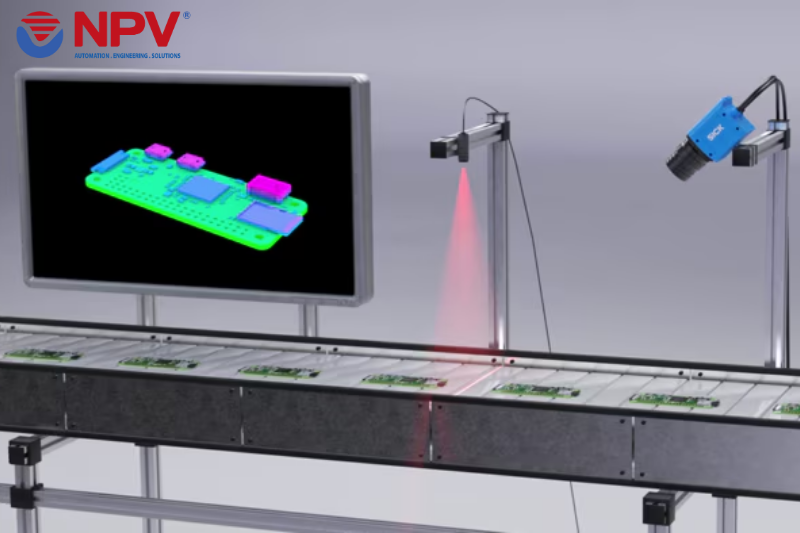

3. Thị giác 3D – Khi chiều sâu và hình dạng là chìa khóa
Nguyên lý hoạt động
Khác với thị giác 2D chỉ thu nhận chiều rộng và chiều cao, thì thị giác 3D bổ sung thêm chiều sâu (Z). Camera 3D tái tạo lại vật thể trong không gian ba chiều, giúp hệ thống “nhìn thấy” hình dạng, thể tích và vị trí chính xác của đối tượng.
Nhờ dữ liệu chiều sâu, các hệ thống 3D có thể đo đạc chính xác kích thước, kiểm tra độ dày, phát hiện sự sai lệch về hình dạng hoặc định vị vật thể để robot thao tác.
Các công nghệ 3D phổ biến
Scanning (Quét tuyến tính)
-
Nguyên lý: Dùng cảm biến quét từng dòng hoặc từng lát cắt của vật thể, kết hợp với chuyển động (băng tải hoặc encoder) để dựng hình 3D.
-
Ưu điểm: Độ chính xác cao, phù hợp khi cần chi tiết hình học phức tạp.
-
Hạn chế: Cần cơ cấu chuyển động cơ học, tốc độ bị giới hạn bởi hệ thống quét.
Snapshot (TOF – Time of Flight)
-
Nguyên lý: Máy ảnh chụp toàn cảnh 3D trong một lần bằng cách đo thời gian ánh sáng phản xạ trở lại cảm biến.
-
Ưu điểm: Thu thập dữ liệu 3D nhanh chóng, phù hợp cho đối tượng di chuyển hoặc khu vực rộng.
-
Hạn chế: Độ phân giải và độ chính xác thường thấp hơn so với scanning.
Stereo Vision (Thị giác lập thể)
- Nguyên lý: Sử dụng hai camera đặt song song, giống như mắt người, để tính toán chênh lệch hình ảnh và tạo bản đồ chiều sâu.
- Ưu điểm: Không cần nguồn sáng đặc biệt, hoạt động tự nhiên trong nhiều môi trường.
- Hạn chế: Cần vật thể có bề mặt có họa tiết hoặc texture rõ ràng; khó xử lý khi đối tượng quá trơn, phản chiếu hoặc màu đồng nhất.
Ưu điểm vượt trội
-
Thấu hiểu chiều sâu & hình dạng: Đo chính xác thể tích, độ dày, độ cong hoặc bề mặt không phẳng.
-
Ổn định hơn trước điều kiện ánh sáng thay đổi: Ít phụ thuộc vào độ tương phản bề mặt như 2D.
-
Hỗ trợ robot & tự động hóa nâng cao: Lý tưởng cho pick-and-place, lắp ráp chính xác, kiểm tra mối hàn, định vị vật thể trong không gian 3D.
-
Phát hiện lỗi khó nhìn thấy bằng 2D: Ví dụ như bề mặt phồng, lõm, hoặc sai lệch về chiều cao.
Điểm hạn chế cần lưu ý
-
Chi phí đầu tư cao: Camera, cảm biến và phần mềm phức tạp hơn 2D.
-
Xử lý dữ liệu nặng: Đòi hỏi phần cứng mạnh và thuật toán tối ưu để phân tích khối dữ liệu 3D lớn.
-
Yêu cầu hiệu chuẩn chính xác: Cần hiệu chuẩn hệ thống (calibration) để duy trì độ chính xác lâu dài.
Ứng dụng thực tế
-
Ngành thực phẩm & đồ uống: Kiểm tra mức đầy chai, đo thể tích, phát hiện dị vật bên trong.
-
Ngành điện tử & bán dẫn: Đo độ phẳng PCB, kiểm tra gắn kết linh kiện 3D.
-
Ngành logistics & kho vận: Đo kích thước kiện hàng, phân loại tự động, hỗ trợ robot bốc xếp.
-
Ngành ô tô & cơ khí chính xác: Kiểm tra mối hàn, đo dung sai hình học, định vị chi tiết lắp ráp.
4. Bảng so sánh chi tiết thị giác 2D và 3D
| Tiêu chí | Thị giác 2D | Thị giác 2D |
| Dữ liệu thu nhận | Chiều rộng (X) + Chiều cao (Y). Ảnh phẳng, dựa vào độ tương phản, màu sắc, hoa văn. | Thêm chiều sâu (Z) → tái tạo hình dạng, thể tích, vị trí trong không gian. |
| Độ chính xác | Tốt với sản phẩm phẳng, bề mặt có độ tương phản rõ. | Xuất sắc với chi tiết phức tạp, đo kích thước, thể tích và hình dạng 3D. |
| Chi phí đầu tư | Thấp – Trung bình, phù hợp nhiều doanh nghiệp. | Cao hơn, do cần phần cứng và thuật toán xử lý chuyên biệt. |
| Tốc độ xử lý | Nhanh, dữ liệu nhẹ, dễ tích hợp vào dây chuyền sản xuất tốc độ cao. | Chậm hơn nếu khối dữ liệu lớn, yêu cầu máy tính mạnh. |
| Khả năng tích hợp | Dễ dàng, phần mềm trực quan, phù hợp cả người không chuyên. | Phức tạp hơn, cần kỹ sư có chuyên môn để hiệu chuẩn và cấu hình. |
| Độ nhạy môi trường | Dễ bị ảnh hưởng bởi ánh sáng thay đổi, phản chiếu hoặc bóng. | Ổn định hơn, ít phụ thuộc ánh sáng và điều kiện môi trường. |
| Ứng dụng lý tưởng. | Kiểm tra nhãn, đọc mã vạch, xác minh bao bì, phát hiện lỗi ngoại quan | Định vị robot, đo thể tích kiện hàng, kiểm tra mối hàn, phân tích hình dạng 3D. |
Chính vì thế, có thể thấy rằng, thị giác 2D và 3D đều giữ vai trò quan trọng trong hành trình tự động hóa sản xuất.
Lựa chọn giải pháp nào phụ thuộc vào yêu cầu thực tế, đặc thù sản phẩm và mục tiêu sản xuất của từng doanh nghiệp. Trong một số trường hợp, sự kết hợp linh hoạt giữa 2D và 3D mới mang lại hiệu quả tối ưu.
