Trong lĩnh vực tự động hóa công nghiệp, dòng biến tần Yaskawa E1000 được đánh giá cao nhờ độ bền, khả năng tiết kiệm năng lượng và hiệu suất vận hành ổn định. Tuy nhiên, để khai thác được tối đa hiệu quả, người dùng cần nắm rõ hướng dẫn cài đặt biến tần Yaskawa E1000 cũng như cách xử lý các lỗi thường gặp trong quá trình vận hành.
Bài viết này Nam Phương Việt sẽ giúp bạn hiểu chi tiết cách cài đặt biến tần Yaskawa E1000, auto-turning, đồng thời nắm rõ các thông số cơ bản, một số mã lỗi thường gặp và cách khắc phục sự cố.
1. Giới thiệu tổng quan về biến tần Yaskawa E1000

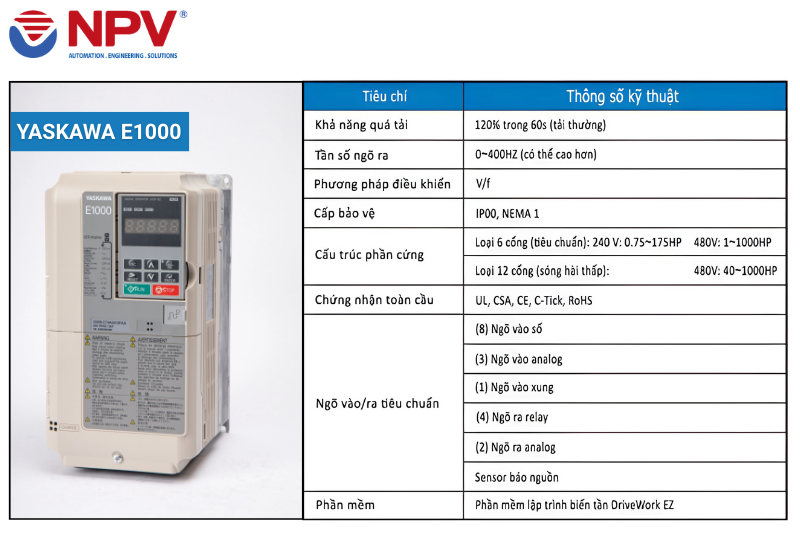

Yaskawa E1000 là thế hệ biến tần mới chuyên cho mảng bơm và quạt trong công nghiệp hay rộng hơn là cho các ứng dụng mà tải có moment thay đổi. Được thiết kế đơn giản dễ sử dụng, giao diện thân thiện là các điểm mạnh của E1000. Ngoài ra khả năng hỗ trợ kết nối với hầu hết các mạng truyền thông công nghiệp giúp triển khai các giải pháp một cách linh hoạt và hiệu quả nhất.
Một số tính năng nổi bật
-
Màn hình điều khiển LCD với đồng hồ thời gian thực
Màn hình 5 dòng, 16 ký tự với chức năng ghi nhớ -
Các ứng dụng cài đặt sẵn (Macro)
-
Có thể chọn hiển thị các loại đơn vị đo lường theo thực tế
-
Phát hiện sự cố mất tải
Giảm sát tải và cảnh báo hoặc dừng hệ thống khi xảy ra sự cố -
Tự động sao lưu thông số trên bo đầu dây điều khiển
-
Bộ điều khiển PID giúp các ứng dụng điều khiển vòng kín được thực hiện dễ dàng, không cần bộ điều khiển ngoài
-
Chất lượng điện năng cao, sóng hài thấp (tích hợp DC Reactor)
- Điều khiển giảm tối đa độ ồn khi vận hành
Tự động giảm sóng hài và giảm điện áp ngõ ra
Mạng truyền thông tùy chọn:
- Mạng tòa nhà (BAS): BACnet, Lonworks, Metasys (N2), Apogee (P1)
- Mạng công nghiệp: Modbus RTU, DeviceNet, Modbus TCP/IP, Ethernet/IP, Profibus DP, Profinet
2. Hướng Dẫn Sử Dụng Màn Hình Biến Tần Yaskawa E1000

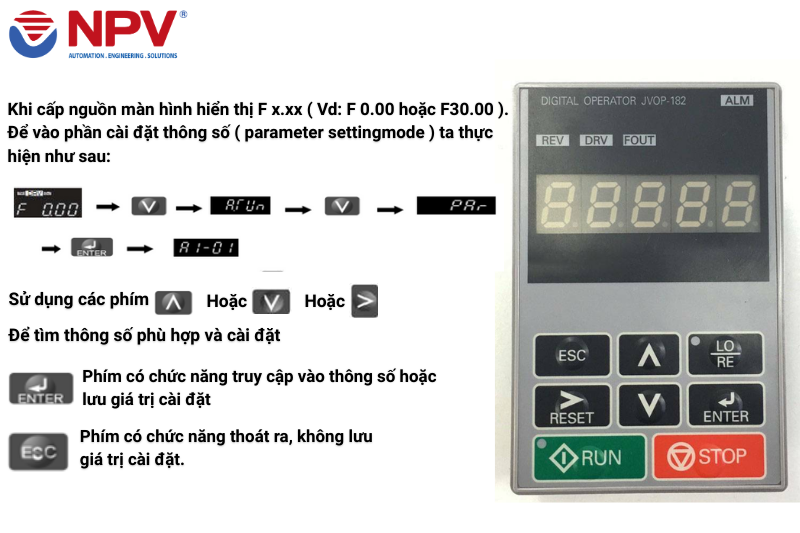

- Màn hình điều khiển biến tần Yaskawa E1000 có dạng như hình bên duới:
=>> Quý khách có thể tham khảo video hướng dẫn cài đặt/setup Biến tần Yaskawa E1000 của Nam Phương Việt tại video sau:
3. Bảng Thông Số Cơ Bản Biến Tần Yaskawa E1000
| STT | Nhóm | Thông số | Chức năng | Mô tả | Mặc định |
| 1 | A1 |
A1-01 |
Mức truy cập thông số | 0 : chỉ cho phép giám sát | 2 |
| 2 : cho phép truy suất | |||||
|
A1-02 |
Chọn chế độ điều khiển |
0: chế độ V/f cho động cơ thường |
0 |
||
| 5: chế độ vector cho động cơ đồng
bộ |
|||||
|
A1-03 |
Cài đặt về mặc định |
0: không sử dụng |
0 |
||
| 2220: cài về chế độ 2 dây | |||||
| 3330: cài về chế độ 3 dây | |||||
|
2 |
B1 |
B1-01 |
Cài đặt tham chiếu tần số |
0: tham chiếu từ Panel |
1 |
| 1: tham chiếu từ terminal | |||||
| 2: tham chiếu từ mạng truyền thông | |||||
| 3: tham chiếu từ biến trở (option) | |||||
| 4: tham chiếu theo xung ngõ vào | |||||
|
B1-02 |
Cài đặt lệnh hoạt động |
0: tham chiếu từ Panel |
1 |
||
| 1: tham chiếu từ terminal | |||||
| 2: tham chiếu từ mạng truyền thông | |||||
|
B1-03 |
Chọn chế độ dừng |
0: dừng theo thời gian cài đặt |
0 |
||
| 1: dừng tự do | |||||
|
B1-04 |
Chế độ chạy ngược |
0: cho phép chạy ngược |
0 |
||
| 1: không cho phép chạy ngược | |||||
|
B1-14 |
Đảo pha đầu ra |
0: không đảo pha |
0 |
||
| 1: đảo pha đầu ra | |||||
| 3 | C1 | C1-01 | Thời gian tăng tốc 1 |
1 ~ 6000 s |
30.0 s |
| C1-02 | Thời gian giảm tốc 1 | ||||
| C1-03 | Thời gian tăng tốc 2 | ||||
| C1-04 | Thời gian giảm tốc 2 |
| 4 | C6 | C6-02 | Cài đặt tần số sóng mang | 1: 2 Khz | |
| 2: 5 Khz | |||||
| 3: 8 Khz | |||||
| 4: 10 Khz | |||||
| 5: 12.5 Khz | |||||
| 6: 15 Khz | |||||
| 7: Swing PWM1 | |||||
| 8: Swing PWM2 | |||||
| 9: Swing PWM3 | |||||
|
5 |
D1 |
D1-01 ~
… D1-8 |
Giá trị 8 cấp tốc độ | 0 ~ 400 Hz | |
| D1-17 | Tần số chạy jog | 0 ~ 400 Hz | 6 Hz | ||
|
6 |
D2 |
D2-01 | Giới hạn trên của tần số tham chiếu | 0 ~ 110% | 100.00% |
| D2-02 | Giới hạn dưới của tần số tham chiếu | 0 ~ 110% | 0.00% | ||
| 7 | E2 | E2-01 | Dòng điện định mức motor | ||
| E2-02 | Độ trượt định mức motor | ||||
| E2-03 | Dòng điện không tải motor | ||||
| E2-04 | Số cực motor | ||||
| E2-11 | Công suất motor | ||||
| 8 | H1 | H1-01 ~
… H1-08 |
Cài đặt chức năng ngõ vào S1
~ S8 |
1 ~ 9F | Tham khảo manual |
| 9 |
H2 |
H2-01 ~ H2-03 | Cài đặt chức năng cho ngõ ra relay (M1-M2, M3-M4, M5- M6) |
0 ~ 192 |
Tham khảo manual |
| 10 | H3 | H3-01 | Chọn mức tín hiệu ngõ vào analog A1 | 0: 0 – 10V | 0 |
| 1: -10V – 10V | |||||
| H3-02 | Chọn chức năng cho ngõ A1 | 0 ~ 31 | Tham khảo | ||
| H3-05 | Chọn mức tín hiệu ngõ vào analog A3 | 0: 0 – 10V | 0 | ||
| 1: -10V – 10V | |||||
| H3-06 | Chọn chức năng cho ngõ A3 | 0 ~ 31 | Tham khảo manual | ||
|
H3-09 |
Chọn mức tín hiệu ngõ vào analog A2 |
0: 0 – 10V |
2 |
||
| 1: -10V – 10V | |||||
| 2: 4 ~ 20 mA | |||||
| 3: 0 ~ 20 mA |
| H3-10 | Chọn chức năng cho ngõ A2 | 0 ~ 31 | Tham khảo manual | ||
| 11 | L |
L1-01 |
Chọn chế độ bảo vệ quá tải motor |
0: không sử dụng |
1 |
| 1: chế độ tiêu chuẩn | |||||
| 4: chế độ motor đồng bộ | |||||
| 6: chế độ thông thường | |||||
| L1-02 | Thời gian bảo vệ quá tải | 0.1 – 5.0 | 1 phút | ||
|
L2-01 |
Chọn họat động sau mất nguồn |
0: Không cho phép |
0 |
||
| 2: Cho phép hoạt động tiếp khi có nguồn nếu CPU còn hoạt động. | |||||
| 12 | L8-02 | Mức cảnh báo nhiệt độ | 50 ~ 150 0C | ||
| L8-05 | Bảo vệ mất pha đầu vào | 0: Không cho phép | 1 | ||
| 1: cho phép | |||||
| L8-07 | Bảo vệ mất pha ngõ ra | 0: Không cho phép | 1 | ||
| 1: cho phép | |||||
| L8-09 | Bảo vệ chạm đất ngõ ra | 0: Không cho phép | 1 | ||
| 1: cho phép | |||||
| L8-12 | Cài đặt nhiệt độ môi trường | -10 ~ 50 độ | 30 độ |
4. Các Lỗi Cơ Bản Thường Gặp Và Cách Khắc Phục Của Yaskawa E1000
Trong quá trình sử dụng biến tần Yaskawa E1000, một số lỗi phổ biến có thể xuất hiện cụ thể như:
| STT | Lỗi | Mô tả | Nguyên nhân | Khắc phục |
| 1 | oC | Lỗi quá dòng | Tải quá nặng | Giảm bớt tải |
| Thời gian tăng, giảm tốc quá ngắn | Tăng C1-01, C1-02 | |||
| Cách điện dây quấn motor bị hỏng | Kiểm tra lại motor | |||
| Cáp bị ngắn mạch | Kiểm tra lại cáp | |||
| Contactor sau biến tần on/off | Không On/Off contactor khi biến tần đang Run | |||
| 2 | oH1 | Lỗi quá nhiệt | Nhiệt độ xung quanh quá nóng | Kiểm tra chỗ lắp đặt |
| Quạt làm mát không hoạt động | Kiểm tra lại quạt | |||
| Tải quá nặng | Kiểm tra lại tải | |||
| 3 | oL1 | Lỗi quá tải motor | motor bị quá tải | Giảm bớt tải |
| Thông số motor cài đặt không đúng | Kiểm tra lại nameplate motor | |||
| Thời gian tăng, giảm tốc quá ngắn | Tăng C1-01, C1-02 | |||
| 4 | oL2 | Lỗi quá tải biến tần | Tải quá nặng | Giảm bớt tải |
| Công suất biến tần quá nhỏ | Thay thế biến tần lớn hơn | |||
| Thời gian tăng, giảm tốc quá ngắn | Tăng C1-01, C1-02 | |||
| 5 | oL3 | Quá moment | Quá moment | Kiểm tra thông số L6-02, L6-03 |
| 6 | oPr | Lỗi kết nối màn hình | Màn hình chưa kết nối | Kiểm tra cáp kết nối |
| 7 | oV | Quá áp | Thời gian giảm tốc quá ngắn | Tăng C1-02 |
|
Tải hãm quá mức |
Giảm bớt moment hãm | |||
| Sử dụng option hãm | ||||
| Xung điện áp tại ngõ vào | Lắp bộ DC reactor | |||
| Điện áp ngõ vào quá cao | Đo điện áp ngõ vào | |||
| 8 | PF | Mất pha đầu vào | Ngõ vào bị mất pha (L8-05=1) | Kiểm tra áp đầu vào |
| 10 | Uv1 | Thấp áp Bus DC | Mất pha đầu vào | Kiểm tra dây input |
| 11 | EF | Lỗi For/Rev | Đấu nối | Kiểm tra lại chế độ |
| 12 | EF1 – EF5 | Lỗi S1 – S5 | Lỗi kết nối bên ngòai tại S1 – S5 | Kiểm tra dây tại S1 – S5 |
=> Tham khảo thêm bảng mã lỗi biến tần Yaskawa E1000 tại đây.
5. Hướng Dẫn Auto-Turning
1. Tháo tải khỏi motor – lúc auto-turning motor chạy không tải

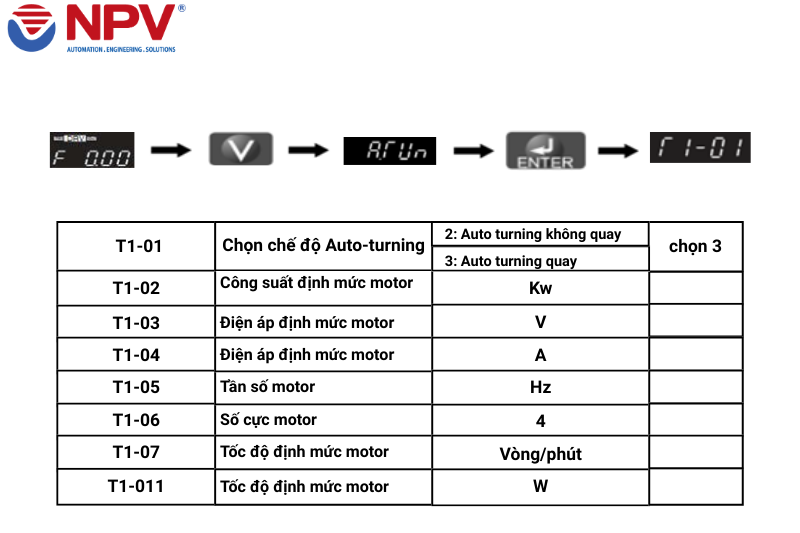

2. Cài đặt các thông số auto-turning ( T1-01 ~ T1-11 )
3. Sau khi nhập thông số motor xong, nhấn xuống, hiển thị thông số “Run 10”. Nhấn nút Run để AutoTuning
4. Đợi vài phút. Quá trình AutoTuning hoàn thành, biến tần sẽ báo “End”
—
Với những thông tin trên, hy vọng rằng bạn đã nắm rõ một số hướng dẫn cơ bản cách sử dụng biến tần Yaskawa E1000, từ thao tác trên bàn phím, cài đặt các thông số cơ bản, thực hiện Auto-Tuning cho đến cách xử lý những lỗi thường gặp. Việc vận hành đúng quy trình không chỉ giúp biến tần của bạn hoạt động ổn định mà còn kéo dài tuổi thọ motor, giảm thiểu sự cố và đảm bảo hiệu suất tối ưu cho hệ thống.
Và nếu bạn đang tìm kiếm giải pháp cho doanh nghiệp hoặc cần hỗ trợ kỹ thuật chuyên sâu về biến tần Yaskawa E1000, hãy liên hệ ngay với Nam Phương Việt – đối tác đáng tin cậy trong lĩnh vực tự động hóa công nghiệp. Chúng tôi luôn sẵn sàng đồng hành nhằm mang lại hiệu quả cao nhất cho doanh nghiệp của bạn.
