Hướng dẫn chi tiết cách đấu nối động cơ LAEG 3 pha hiệu quả

Động cơ LAEG 3 pha là một trong những dòng motor điện phổ biến và được ứng dụng rộng rãi trong các ngành công nghiệp, đặc biệt trong các hệ thống bơm nước, quạt công nghiệp, băng tải, máy nén khí và các thiết bị sản xuất. Với khả năng vận hành ổn định, tuổi thọ cao và hiệu suất tốt, động cơ LAEG đã trở thành lựa chọn đáng tin cậy của nhiều doanh nghiệp. Sau đây hãy cùng Nam Phương Việt tham khảo cách đấu nối động cơ LAEG 3 pha hiệu quả nhé.

Điểm nổi bật của động cơ LAEG nằm ở thiết kế chắc chắn, khả năng chịu tải cao, hoạt động êm và tiết kiệm điện năng. Khi được đấu nối đúng cách, động cơ có thể phát huy tối đa hiệu suất, giảm thiểu hỏng hóc và tiết kiệm chi phí bảo dưỡng.

Tuy nhiên, nếu quá trình đấu nối không đúng kỹ thuật, không chỉ làm giảm hiệu quả làm việc mà còn tiềm ẩn nguy cơ mất an toàn điện, gây hỏng động cơ hoặc thậm chí cháy nổ. Vì vậy, việc nắm rõ cách đấu nối động cơ LAEG 3 pha hiệu quả và an toàn là yêu cầu bắt buộc đối với kỹ thuật viên, thợ điện công nghiệp và cả những người quản lý vận hành.

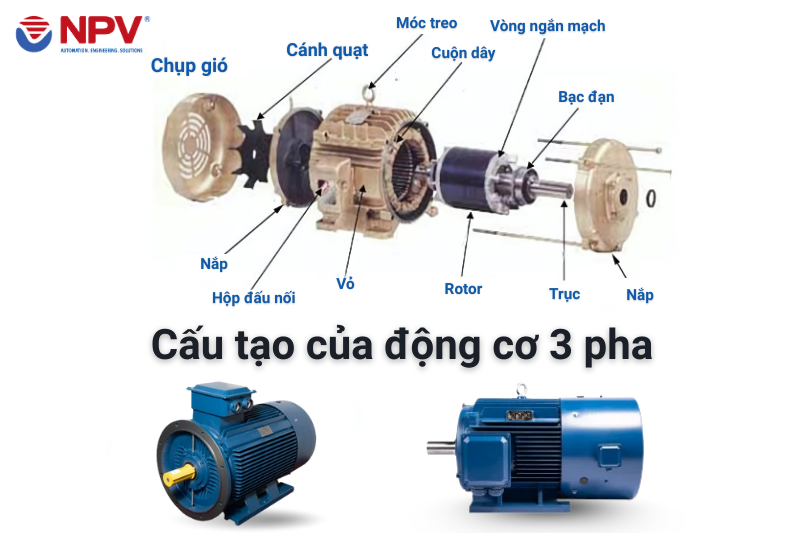

Cấu tạo cơ bản

Động cơ LAEG 3 pha thuộc nhóm động cơ không đồng bộ 3 pha (Induction Motor), bao gồm các bộ phận chính:

• Stator: Phần tĩnh của động cơ, gồm các cuộn dây quấn được cấp nguồn điện xoay chiều 3 pha.

• Rotor: Phần quay của động cơ, thường có dạng lồng sóc.

• Vỏ máy: Bảo vệ các bộ phận bên trong và giúp tản nhiệt.

• Ổ bi và trục quay: Giúp rotor quay trơn tru, giảm ma sát.

Nguyên lý tạo mô-men quay

Khi cấp nguồn điện xoay chiều 3 pha vào stator, từ trường quay được tạo ra. Từ trường này cắt qua các thanh dẫn của rotor, cảm ứng dòng điện trong rotor. Dòng điện rotor kết hợp với từ trường stator tạo ra lực điện từ, làm rotor quay theo chiều từ trường quay.

Ảnh hưởng của tần số và điện áp

• Tần số nguồn điện (Hz) quyết định tốc độ quay đồng bộ của động cơ.

• Điện áp cấp ảnh hưởng trực tiếp đến mô-men khởi động và khả năng chịu tải.
  Nếu điện áp hoặc tần số sai lệch quá mức cho phép, động cơ sẽ vận hành kém hiệu quả hoặc hỏng hóc.

Chuẩn bị trước khi đấu nối

Trước khi tiến hành đấu nối động cơ LAEG 3 pha, cần chuẩn bị đầy đủ:

Dụng cụ cần thiết

• Tua-vít, cờ-lê, mỏ-lết phù hợp kích thước ốc

• Đồng hồ vạn năng để đo điện áp, kiểm tra cách điện

• Kìm tuốt dây, băng keo điện, đầu cosse

• Thiết bị bảo hộ cá nhân: găng tay cách điện, kính bảo hộ, giày an toàn

Tài liệu kỹ thuật và sơ đồ

• Sổ tay hướng dẫn hoặc datasheet của động cơ LAEG

• Sơ đồ đấu nối (in trên nắp hộp đấu dây hoặc trong tài liệu đi kèm)

Kiểm tra nguồn điện và tải

• Đảm bảo nguồn điện 3 pha có điện áp và tần số phù hợp (thường 380V – 50Hz tại Việt Nam)

• Xác định tải mà động cơ sẽ kéo để chọn kiểu đấu nối phù hợp (Y hoặc Δ)

2. Sơ đồ và cách đấu nối động cơ LAEG 3 pha

Đấu nối kiểu sao (Y)

• Các đầu cuộn dây được nối chung tại một điểm trung tính.

• Dùng khi điện áp cuộn dây định mức nhỏ hơn điện áp lưới (thường dùng khi khởi động).

• Ưu điểm: Dòng khởi động nhỏ, bảo vệ động cơ khi tải nhẹ hoặc khi khởi động.

Đấu nối kiểu tam giác (Δ)

• Các cuộn dây nối nối tiếp thành vòng kín hình tam giác.

• Dùng khi điện áp cuộn dây định mức bằng điện áp lưới.

• Ưu điểm: Mô-men quay lớn, phù hợp tải nặng và vận hành liên tục.

Vậy khi nào dùng (Y), khi nào dùng (Δ)?

• Khởi động tải nặng: Có thể khởi động kiểu Y sau đó chuyển sang Δ.

• Tải nhẹ, không cần công suất lớn: Giữ nguyên Y để tiết kiệm điện và giảm rung.

5. Tiêu chuẩn an toàn điện khi đấu nối động cơ 3 pha

Tại Việt Nam, việc đấu nối và vận hành động cơ phải tuân theo các tiêu chuẩn như:

• TCVN 3146-86: An toàn điện trong công nghiệp

• TCVN 7447-5-51: Hệ thống lắp đặt điện hạ áp

Ngoài ra, cần tuân thủ các nguyên tắc:

• Luôn dùng thiết bị bảo hộ khi thao tác

• Chỉ kỹ thuật viên có chuyên môn mới thực hiện

• Không làm việc khi tay ướt hoặc môi trường ẩm ướt mà không có biện pháp bảo vệ

6. Bảo dưỡng và kiểm tra định kỳ động cơ LAEG

Bảo dưỡng định kỳ giúp kéo dài tuổi thọ và duy trì hiệu suất động cơ:

• Kiểm tra điện trở cách điện bằng Megger, đảm bảo ≥ 1MΩ.

• Theo dõi nhiệt độ vận hành, tránh vượt mức cho phép.

• Vệ sinh bụi bẩn, dầu mỡ trên thân động cơ và lưới quạt tản nhiệt.

7. Kết hợp biến tần để tối ưu hiệu suất động cơ LAEG

Sử dụng biến tần giúp:

• Khởi động mềm, giảm dòng khởi động

• Điều chỉnh tốc độ linh hoạt theo nhu cầu tải

• Tiết kiệm điện năng khi không cần chạy full tải

Khi đấu nối qua biến tần:

• Tuân thủ hướng dẫn của nhà sản xuất

• Cài đặt đúng điện áp và tần số đầu ra

• Lắp thêm bộ lọc nhiễu nếu cần
