Trong bất kỳ hệ thống điện tử nào, từ mạch khuếch đại tín hiệu cho đến bộ nguồn ổn áp, tụ điện luôn là một thành phần không thể thiếu. Không chỉ đơn giản là một linh kiện lưu trữ điện tích, tụ điện còn tham gia vào việc lọc nhiễu, ổn định điện áp, và thậm chí điều chỉnh tần số trong các mạch dao động phức tạp.
Là người làm việc trong lĩnh vực kỹ thuật điện, hoặc đơn giản là bạn đang học tập và nghiên cứu về điện tử, việc nắm vững nguyên lý hoạt động, phân loại và cách tính toán tụ điện sẽ giúp bạn thiết kế mạch hiệu quả hơn và xử lý sự cố chính xác hơn.
Trong bài viết này, Nam Phương Việt sẽ cùng bạn đi sâu vào thế giới của tụ điện: từ bản chất vật lý, cấu tạo chi tiết, sơ đồ nguyên lý, cho đến các ứng dụng thực tiễn và bài tập vận dụng có lời giải. Chuẩn bị giấy bút sẵn sàng, chúng ta bắt đầu nhé!
Tụ điện là gì?
Trong lĩnh vực điện tử và kỹ thuật điện, tụ điện là một linh kiện thụ động dùng để lưu trữ năng lượng dưới dạng điện trường giữa hai bản dẫn điện, được gọi là bản cực. Khi có hiệu điện thế đặt vào hai bản cực này, điện tích sẽ được tích tụ trên bề mặt của mỗi bản — bản này tích điện dương, bản kia tích điện âm — tạo ra một vùng điện trường trong lớp điện môi nằm giữa.
Điều quan trọng bạn cần lưu ý là, không giống như pin hay ắc quy lưu trữ năng lượng bằng phản ứng hóa học, tụ điện lưu trữ năng lượng tức thời nhờ sự phân bố điện tích tĩnh điện. Chính vì khả năng này, tụ điện rất lý tưởng để lọc các xung điện áp, duy trì nguồn năng lượng ổn định trong thời gian ngắn, hoặc làm mạch trễ trong các ứng dụng kỹ thuật.
Ngoài ra, tụ điện cũng đóng vai trò như một phần tử có tính trở kháng phụ thuộc vào tần số dòng điện. Khi dòng điện xoay chiều đi qua, tụ điện có thể dẫn điện tùy thuộc vào giá trị điện dung và tần số của tín hiệu. Điều này giúp tụ điện trở thành thành phần chủ chốt trong các mạch lọc thông thấp, thông cao, và mạch cộng hưởng trong thiết bị điện tử.
Định nghĩa chuẩn kỹ thuật:

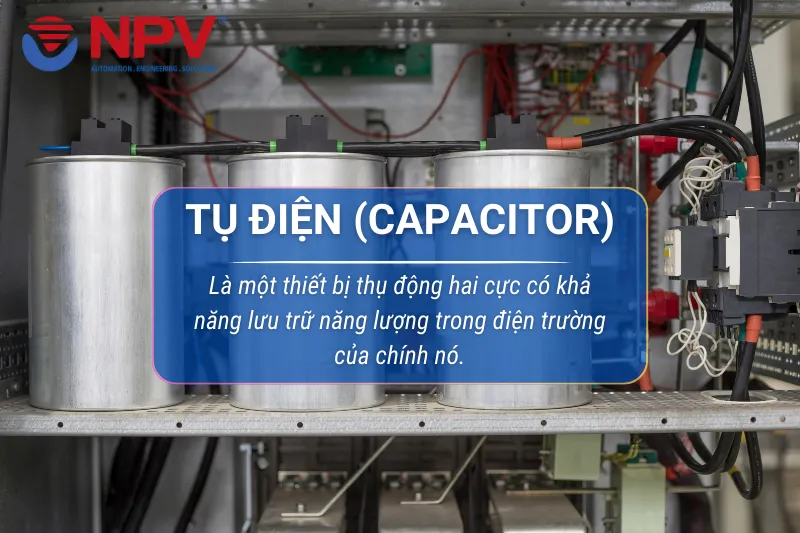

Tụ điện (Capacitor) là một linh kiện điện tử thụ động có khả năng lưu trữ điện tích khi được nối với nguồn điện và giải phóng điện tích đó khi cần thiết, với đơn vị đo điện dung là farad (F).
Một số thuật ngữ kỹ thuật bạn nên biết:
- Điện dung (C): Khả năng lưu trữ điện tích của tụ điện, đơn vị là Farad (F).
- Hiệu điện thế (V): Điện áp đặt vào hai bản cực của tụ điện.
- Điện môi: Vật liệu cách điện nằm giữa hai bản cực, quyết định đặc tính hoạt động của tụ điện.
- Điện tích (Q): Lượng điện tích được lưu giữ trên mỗi bản cực của tụ.
Dung lượng của một tụ điện phẳng có thể được xác định theo công thức:
C = εr * ε0 * A * (n – 1) / d
Trong đó:
- C là dung lượng tụ điện, đơn vị F
- εr là hằng số điện môi tương đối, đơn vị (C2 /(Nm2))
- ε0 là hằng số điện môi của không gian hoặc chân không, giá trị 8,854187817 * 10-12 C2 / (Nm2))
- A là diện tích tấm điện cực, đơn vị m2
- n là số lớp điện cực
- d là độ dày của lớp điện môi, khoảng cách giữa các tấm, đơn vị m
BẢNG HÀNG SỐ ĐIỆN MÔI TƯƠNG ĐỐI CỦA MỘT SỐ VẬT LIỆU
| Loại vật liệu | Độ điện môi tương đối – εr – * 10-12 |
| Acetaldehyde (41°F) | 21.8 |
| Acetic Acid (68°F) | 6.2 |
| Acetic Acid (36°F) | 4.1 |
| Acetone (77°F) | 20.7 |
| Acetone (127°F) | 17.7 |
| Acetone (32°F) | 1.0159 |
| Acetyl Acetone (68°F) | 23.1 |
| Acetyl Bromide (68°F) | 16.5 |
| Acetyl Chloride (68°F) | 15.8 |
| Acetyle Acetone (68°F) | 25.0 |
| Acetylene (32°F) | 1.0217 |
| Không khí (khô) (68°F) | 1.000.536 |
| Không khí, chất lỏng (-191 oC) | 1.4 |
| Alumina | 9.3-11.5 |
| Aluminum Bromide (212°F) | 3.4 |
| Aluminum Fluoride | 2.2 |
| Hổ phách | 2.8-2.9 |
| Ceramic, MgNb2O6 | 21 |
| Ceramic, ZnNb2O6 | 25 |
| Ceramic, MgTa2O6 | 28 |
| Ceramic, ZnTa2O6 | 38 |
Nam Phương Việt tin rằng, nắm vững khái niệm cốt lõi này sẽ giúp bạn dễ dàng hiểu rõ hơn về cách thức hoạt động và ứng dụng đa dạng của tụ điện trong các mạch điện phức tạp. Và tất nhiên, chúng ta sẽ tiếp tục đào sâu hơn ở những phần tiếp theo!
Phân biệt tụ điện lý tưởng và tụ điện thực tế
Trong lý thuyết, khi chúng ta học về tụ điện, thường mặc định coi đó là tụ điện lý tưởng. Tuy nhiên, trên thực tế, không có tụ điện nào hoàn toàn lý tưởng cả. Sự khác biệt này ảnh hưởng trực tiếp đến hiệu suất và ứng dụng của tụ trong các mạch điện.
| Tiêu Chí | Tụ Điện Lý Tưởng | Tụ Điện Thực Tế |
| Điện trở nội ESR (Equivalent Series Resistance) | Không có, ESR = 0 Ω |
Luôn tồn tại một điện trở nội ESR nhất định, gây sụt áp và tổn hao năng lượng
|
| Điện cảm ký sinh (ESL – Equivalent Series Inductance) | Không có, ESL = 0 H |
Có điện cảm ký sinh do cấu trúc vật lý của bản cực và chân tụ
|
| Rò rỉ điện tích | Không có, tụ giữ điện mãi mãi nếu không tải |
Có hiện tượng rò rỉ điện tích qua lớp điện môi, làm tụ tự phóng điện dần theo thời gian
|
| Dải tần hoạt động | Vô hạn, làm việc tốt ở mọi tần số |
Bị giới hạn bởi ESR và ESL, hiệu suất giảm ở tần số cao
|
| Ứng dụng mô phỏng | Dùng trong tính toán lý thuyết, thiết kế sơ bộ mạch |
Dùng trong thiết kế thực tế, cần tính đến thông số phụ như ESR, ESL, nhiệt độ hoạt động
|
Nam Phương Việt chia sẻ thêm:
Trong các mạch yêu cầu độ chính xác cao, đặc biệt là mạch RF (radio frequency) hoặc mạch nguồn xung, kỹ sư thiết kế luôn cần quan tâm tới ESR và ESL của tụ điện thực tế. Lựa chọn đúng loại tụ (tụ gốm, tụ tantalum, tụ film…) không chỉ giúp mạch hoạt động ổn định hơn mà còn kéo dài tuổi thọ linh kiện và đảm bảo an toàn.
Biểu đồ minh họa ESR theo tần số
Biểu đồ ESR (Equivalent Series Resistance) theo tần số của tụ điện thực tế thường có dạng hình chữ U.
- Ở tần số thấp: ESR cao do tổn thất nội tại.
- Ở tần số trung bình: ESR đạt giá trị thấp nhất — vùng hoạt động tối ưu.
- Ở tần số cao: ESR tăng dần trở lại do tác động của điện cảm ký sinh (ESL).
💡 Lưu ý của Nam Phương Việt: Khi thiết kế mạch cho các thiết bị hoạt động ở tần số cao như nguồn xung hoặc mạch RF, bạn cần chọn tụ có ESR thấp nhất trong dải tần số làm việc.
Gợi ý cách chọn tụ điện thực tế theo ứng dụng
| Ứng dụng | Loại tụ khuyên dùng | Lý do |
| Mạch nguồn xung (SMPS) | Tụ gốm MLCC hoặc tụ điện polymer |
ESR thấp, hoạt động tốt ở tần số cao
|
| Lọc nhiễu nguồn DC | Tụ điện hóa học (Electrolytic) |
Dung lượng lớn, giá thành rẻ
|
| Mạch audio (âm thanh) | Tụ film hoặc tụ tantalum |
Độ ổn định cao, nhiễu thấp
|
| Mạch RF (radio frequency) | Tụ gốm loại NP0/C0G |
ESR cực thấp, tổn thất tối thiểu ở tần số rất cao
|
Cách đọc thông số tụ điện trên vỏ linh kiện
Hiểu đúng các ký hiệu và thông số trên vỏ tụ điện sẽ giúp bạn chọn linh kiện chính xác, tránh lỗi lắp ráp và đảm bảo an toàn cho mạch điện.
Các thông số cơ bản thường gặp
| Ký hiệu trên tụ | Ý nghĩa | Ví dụ giải thích |
| Giá trị điện dung | Đơn vị microfarad (µF), nanofarad (nF) hoặc picofarad (pF) |
100µF = 100 microfarad
|
| Điện áp định mức (Rated Voltage) | Điện áp tối đa tụ chịu được |
16V, 50V, 400V…
|
| Dung sai (Tolerance) | Sai số cho phép của giá trị điện dung |
±10%, ±20% (ký hiệu: K = ±10%, M = ±20%)
|
| Nhiệt độ làm việc | Nhiệt độ tối đa hoặc dải nhiệt độ làm việc an toàn | -40°C ~ +85°C |
| Loại tụ và vật liệu điện môi | Cho biết loại tụ (Gốm, Film, Tantalum, Electrolytic…) |
Ký hiệu riêng từng nhà sản xuất
|
Ghi chú của Nam Phương Việt:
Với tụ gốm nhỏ, giá trị điện dung thường được mã hóa bằng 3 chữ số, ví dụ:
104 = 10 × 10⁴ pF = 100,000 pF = 100 nF
Bảng mã dung sai phổ biến
| Ký hiệu | Dung sai |
| F | ±1% |
| G | ±2% |
| J | ±5% |
| K | ±10% |
| M | ±20% |
| Z | +80% / -20% (tụ hóa thường gặp) |
Các lưu ý an toàn khi đọc thông số
- Luôn chọn điện áp định mức cao hơn ít nhất 1,5–2 lần so với điện áp mạch thực tế.
- Chú ý nhiệt độ làm việc: Mạch nguồn công suất lớn hoặc môi trường nóng cần tụ có dải nhiệt độ rộng.
- Không nhầm lẫn đơn vị! Tụ gốm thường ghi pF hoặc mã số, trong khi tụ hóa thường ghi trực tiếp µF.
Lưu ý thêm:
Datasheet của nhà sản xuất luôn là người bạn đồng hành đáng tin cậy. Khi tra cứu mã tụ, bạn sẽ hiểu rõ hơn về ESR, ESL, tuổi thọ (lifespan), và thậm chí cả đặc tuyến nhiệt độ – những yếu tố cực kỳ quan trọng trong thiết kế mạch điện chuyên nghiệp!
Cấu tạo của tụ điện

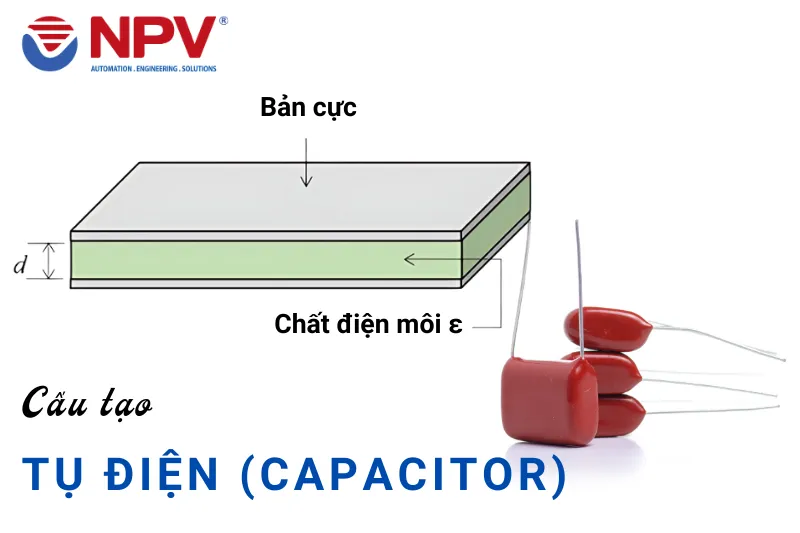

Cấu tạo của tụ điện tương đối đơn giản nhưng rất tinh vi về mặt vật lý. Mặc dù có nhiều loại tụ điện khác nhau, nhưng cơ bản, mọi tụ điện đều bao gồm ba thành phần chính: hai bản cực và chất điện môi.
Các bản cực:
- Hai bản cực của tụ điện là hai bề mặt dẫn điện, giúp lưu trữ điện tích.
- Là các tấm kim loại có khả năng dẫn điện như nhôm, Polyme, cacbon (graphene, CNT và carbon hoạt tính) và oxit kim loại.
- Một bản cực sẽ tích điện dương và bản còn lại tích điện âm khi có hiệu điện thế (voltage) đặt vào.
- Hai bản cực này không tiếp xúc với nhau, mà chúng được ngăn cách bởi lớp chất điện môi (dielectric).
Điện môi:
- Chất điện môi là lớp vật liệu cách điện nằm giữa hai bản cực. Nhiệm vụ của chất điện môi là ngăn cản sự dẫn điện giữa hai bản cực, đồng thời tạo ra một điện trường mạnh mẽ khi điện tích được tích tụ. Điện môi có ảnh hưởng trực tiếp đến điện dung của tụ điện và điện áp chịu đựng.
- Các vật liệu thường được sử dụng làm chất điện môi bao gồm thủy tinh, gốm, màng nhựa, giấy, mica, không khí và lớp oxit,… Có tác dụng tăng cường điện trường và lưu trữ điện tích.
Lớp điện môi và điện dung:
- Lớp điện môi không chỉ ngăn cản sự tiếp xúc giữa hai bản cực mà còn có ảnh hưởng quan trọng đến giá trị điện dung của tụ điện. Điện dung (C) của tụ điện tỷ lệ thuận với diện tích của các bản cực và nghịch với khoảng cách giữa chúng.
- Chất điện môi có hằng số điện môi càng cao, thì điện dung càng lớn. Tụ điện với điện môi tốt sẽ có khả năng lưu trữ nhiều năng lượng hơn.
Bạn đọc có thể xem hình ảnh minh họa bên dưới để hiểu rõ hơn.
Chất điện môi đóng vai trò quan trọng trong việc quyết định đặc tính điện của tụ điện. Trong các ứng dụng đòi hỏi độ ổn định cao và ít nhiễu, tụ điện với lớp điện môi tốt, như Tantalum hoặc Ceramic NP0/C0G, là lựa chọn lý tưởng. Tuy nhiên, trong các ứng dụng yêu cầu điện dung lớn, Tụ điện hóa học vẫn là sự lựa chọn ưu tiên dù có một số hạn chế về độ ổn định và tuổi thọ.
Nguyên lý hoạt động của tụ điện

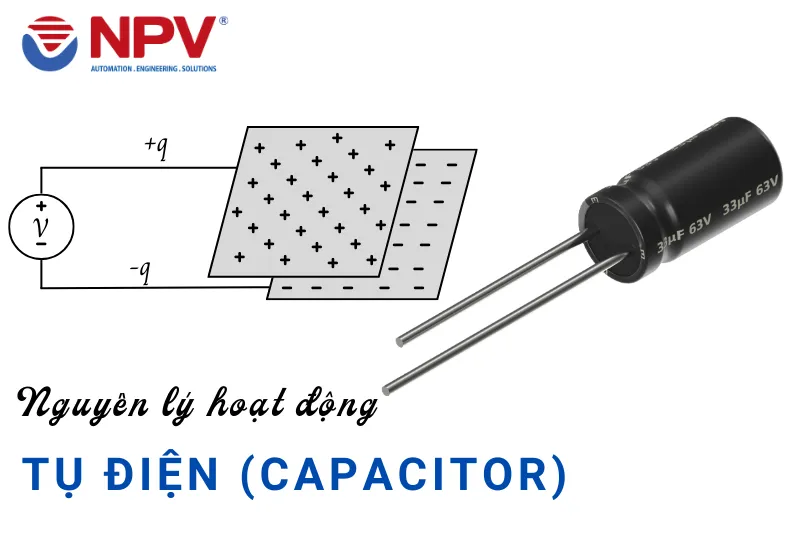

Tụ điện hoạt động dựa trên nguyên lý cơ bản của lưu trữ điện tích. Khi có một hiệu điện thế đặt vào hai bản cực của tụ, các điện tích dương sẽ được tích tụ ở bản cực dương và các điện tích âm sẽ tích tụ ở bản cực âm. Tuy nhiên, tụ điện không cho dòng điện liên tục đi qua nó mà chỉ cho phép nạp và xả điện tích vào và ra, tùy thuộc vào sự thay đổi của điện áp.
Quá trình nạp điện
Khi bạn kết nối một tụ điện vào mạch điện có nguồn điện, ví dụ như pin, và bật nguồn, điện áp từ nguồn sẽ bắt đầu tạo ra sự chênh lệch điện tích giữa hai bản cực của tụ điện. Quá trình này được gọi là nạp tụ điện.
- Bản cực dương tích điện dương, trong khi bản cực âm tích điện âm.
- Lớp điện môi ngăn cản dòng điện trực tiếp giữa hai bản cực nhưng cho phép các điện tích tích tụ trên các bề mặt của bản cực.
Lượng điện tích trên bản cực dương sẽ tăng lên cho đến khi hiệu điện thế giữa hai bản cực đạt đến giá trị bằng hiệu điện thế nguồn. Khi đó, tụ điện sẽ nạp đầy và không thể tích tụ thêm điện tích nữa.
Quá trình xả điện
Khi tụ điện đã được nạp đầy và nguồn điện ngừng cung cấp, nếu bạn kết nối tụ với một tải (chẳng hạn như một điện trở), tụ điện sẽ xả điện vào tải. Lúc này, các điện tích dương trên bản cực dương sẽ di chuyển ra ngoài và các điện tích âm trên bản cực âm sẽ đi vào tải.
- Quá trình xả điện diễn ra cho đến khi điện áp trên tụ giảm xuống bằng không hoặc đến mức mà tải có thể chấp nhận.
Quá trình nạp và xả điện của tụ điện giống như một bình chứa năng lượng điện, giúp giữ điện trong một khoảng thời gian nhất định và cung cấp năng lượng khi cần thiết.
Sự phụ thuộc vào điện dung và điện áp
Nguyên lý hoạt động của tụ điện rất đơn giản nhưng lại có ảnh hưởng sâu rộng trong các mạch điện. Điện dung (C) là yếu tố quyết định lượng điện tích mà tụ điện có thể tích trữ. Điện dung phụ thuộc vào các yếu tố sau:
- Diện tích bản cực: Càng lớn diện tích, tụ điện có thể chứa càng nhiều điện tích.
- Khoảng cách giữa hai bản cực: Càng gần nhau, tụ càng có khả năng tích điện cao hơn.
- Chất điện môi: Chất điện môi có hằng số điện môi càng cao, tụ điện càng có thể lưu trữ nhiều điện tích.
Tụ điện trong mạch điện
Trong mạch điện, tụ điện đóng vai trò rất quan trọng trong các ứng dụng như lọc, ổn định điện áp, lưu trữ năng lượng và giảm nhiễu. Cụ thể, tùy vào loại mạch và ứng dụng, tụ điện có thể:
- Lọc nhiễu: Loại bỏ các tín hiệu không mong muốn trong các mạch nguồn xung.
- Bảo vệ mạch: Giảm sự dao động của điện áp trong các mạch DC.
- Điều chỉnh tần số: Trong các mạch RF và mạch cộng hưởng.
Ví dụ thực tế: Trong mạch nguồn xung, tụ điện giúp làm mượt tín hiệu điện áp, từ một sóng vuông thành một điện áp ổn định, giúp bảo vệ các linh kiện trong mạch khỏi sự dao động điện áp mạnh.
Lưu ý quan trọng: Một điều rất quan trọng là tụ điện có thể tự xả điện qua thời gian do hiện tượng rò rỉ điện. Điều này có thể xảy ra nếu chất điện môi không hoàn hảo hoặc tụ điện bị hư hỏng. Vì vậy, trong một số ứng dụng như mạch lưu trữ năng lượng, việc chọn tụ có chất lượng tốt và đúng thông số là rất quan trọng để tránh tình trạng tụ tự xả hoặc gây mất hiệu suất.
Công dụng của tụ điện là gì?
Tụ điện là linh kiện điện tử rất phổ biến trong các mạch điện tử và các thiết bị điện. Nhờ vào khả năng lưu trữ và giải phóng năng lượng điện, tụ điện có nhiều công dụng quan trọng và đa dạng. Dưới đây là một số công dụng nổi bật của tụ điện:
Lọc và ổn định nguồn điện
Một trong những công dụng quan trọng nhất của tụ điện là lọc nhiễu và ổn định điện áp trong các mạch điện. Khi dòng điện từ nguồn điện không ổn định hoặc có nhiễu, tụ điện sẽ giúp loại bỏ các dao động điện áp không mong muốn, đồng thời duy trì một nguồn điện ổn định hơn.
- Lọc nhiễu: Tụ điện giúp lọc bỏ các tín hiệu cao tần hoặc nhiễu trong mạch, đặc biệt là trong các mạch nguồn xung (SMPS).
- Ổn định điện áp: Trong mạch nguồn, tụ điện giúp làm mượt sóng điện áp, biến một sóng vuông thành một điện áp DC ổn định, đảm bảo các linh kiện trong mạch được cung cấp điện áp ổn định và an toàn.
Lưu trữ năng lượng
Tụ điện có khả năng lưu trữ năng lượng điện tạm thời trong các ứng dụng cần lưu trữ năng lượng nhanh. Khi tụ điện được nạp đầy, nó sẽ giải phóng năng lượng khi cần thiết. Công dụng này của tụ điện rất quan trọng trong các ứng dụng như:
- Điện tử tiêu dùng: Trong các thiết bị điện tử, tụ điện giúp dự trữ năng lượng để duy trì hoạt động khi có sự thay đổi đột ngột về nguồn cung cấp điện.
- Điều khiển: Trong các mạch điều khiển và mạch khởi động động cơ, tụ điện có thể cung cấp năng lượng ngắn hạn để đảm bảo sự hoạt động mượt mà của thiết bị.
Điều chỉnh tần số
Trong các mạch điện tử, đặc biệt là mạch tần số cao (RF) và các mạch cộng hưởng, tụ điện đóng vai trò quan trọng trong việc điều chỉnh tần số hoạt động của mạch. Điều này rất quan trọng trong các ứng dụng như:
- Mạch phát sóng: Tụ điện giúp điều chỉnh tần số sóng mang của các mạch phát sóng như radio hoặc truyền hình.
- Mạch cộng hưởng: Tụ điện giúp tạo ra mạch cộng hưởng với cuộn cảm, cho phép chọn lọc và khuếch đại tín hiệu ở tần số cụ thể.
Bảo vệ mạch
Tụ điện cũng đóng vai trò quan trọng trong việc bảo vệ các mạch điện khỏi các hiện tượng nguy hiểm như sốc điện, dao động điện áp hoặc thực hiện quá trình khởi động từ từ.
- Giảm sóng điện áp: Tụ điện có thể hấp thụ những cú sốc điện áp đột ngột và giảm thiểu tác động của chúng lên mạch, bảo vệ các linh kiện khỏi hư hỏng.
- Giảm nhiễu điện (EMI/RFI): Trong các mạch điện tử và các thiết bị công nghiệp, tụ điện có thể giảm nhiễu điện từ và nhiễu sóng radio (RFI), giúp mạch hoạt động ổn định hơn trong môi trường nhiều nhiễu.
Khởi động và làm mượt trong động cơ
Trong các động cơ điện, tụ điện có thể giúp tăng hiệu suất khởi động và duy trì hoạt động mượt mà trong suốt quá trình vận hành. Điều này được thực hiện nhờ vào khả năng của tụ điện trong việc cung cấp một nguồn năng lượng bổ sung khi động cơ khởi động, giúp giảm thiểu các hiện tượng như điện áp giảm đột ngột hoặc mạch bị quá tải.
- Tụ khởi động: Giúp tăng mô-men xoắn khởi động cho động cơ, giúp động cơ bắt đầu quay mạnh mẽ hơn.
- Tụ làm mượt: Cung cấp nguồn năng lượng liên tục cho động cơ khi hoạt động.
Cải thiện hiệu suất trong mạch xung
Trong các mạch xung như mạch xung vuông hoặc mạch xung vuông có tần số thay đổi, tụ điện có thể giúp điều chỉnh thời gian xung và tăng độ chính xác của các tín hiệu xung.
- Mạch thời gian: Tụ điện kết hợp với các điện trở và cuộn cảm tạo ra các mạch chuyển mạch thời gian hoặc mạch hẹn giờ trong các thiết bị điện tử như đồng hồ, máy tính.
Tụ điện không chỉ là một linh kiện cơ bản trong các mạch điện mà còn là một phần không thể thiếu trong các thiết bị công nghệ hiện đại. Các ứng dụng của tụ điện trải dài từ việc cung cấp năng lượng cho các thiết bị điện tử đến bảo vệ mạch và tuning tần số cho các thiết bị phát sóng. Vì vậy, việc lựa chọn tụ điện phù hợp với từng ứng dụng là rất quan trọng để đạt được hiệu quả tối ưu.
Nếu bạn đang làm việc trong các mạch điện tử hoặc thiết kế mạch điện cho sản phẩm công nghệ, việc hiểu rõ các công dụng và ứng dụng của tụ điện sẽ giúp bạn đưa ra quyết định chính xác khi chọn tụ điện. Bạn cũng có thể tham khảo thêm các tiêu chí chọn tụ điện như dung sai, điện áp định mức, và loại chất điện môi để đảm bảo rằng tụ điện phù hợp với yêu cầu kỹ thuật của bạn.
=> Có thể bạn quan tâm: Tụ bù điện 3 pha là gì? Cấu tạo, nguyên lý hoạt động của tụ bù 3 pha
Các loại tụ điện phổ biến trên thị trường hiện nay
Trên thị trường hiện nay có rất nhiều loại tụ điện, mỗi loại có cấu tạo, đặc tính và ứng dụng khác nhau. Dưới đây là một số loại tụ điện phổ biến nhất, cùng với đặc điểm và ứng dụng của chúng:

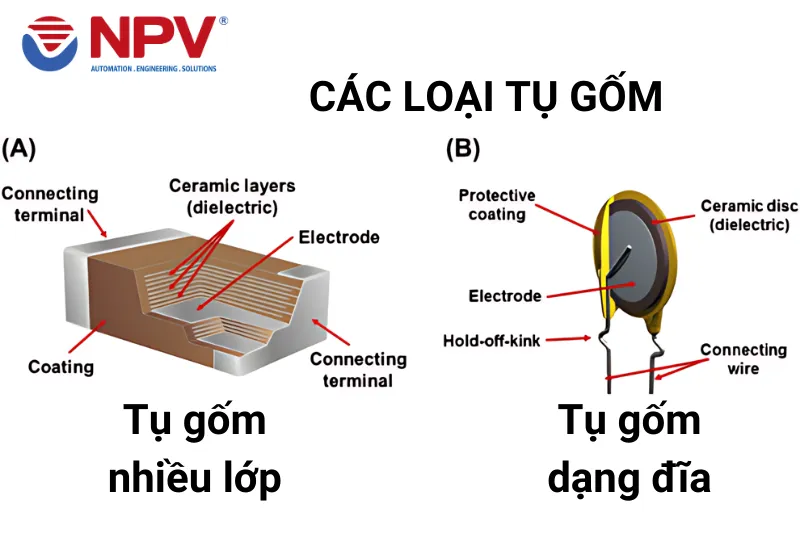

Tụ gốm
Tụ gốm là loại tụ điện phổ biến nhất và thường được sử dụng trong các mạch điện tử và thiết bị điện tiêu dùng. Tụ gốm có một lớp điện môi làm từ gốm, và chúng thường có kích thước nhỏ, dễ dàng lắp ráp trên mạch in (PCB).
Đặc điểm:
- Điện dung thường thấp (thường từ vài pF đến vài µF).
- Điện áp chịu đựng thấp (thường từ 50V đến 500V).
- Thường có dung sai lớn (±10% đến ±20%).
- Tụ gốm có tính ổn định kém ở nhiệt độ cao.
Ứng dụng:
- Lọc tín hiệu, đặc biệt trong các mạch RF.
- Các ứng dụng mạch điều chỉnh tần số và khởi động các thiết bị điện tử.

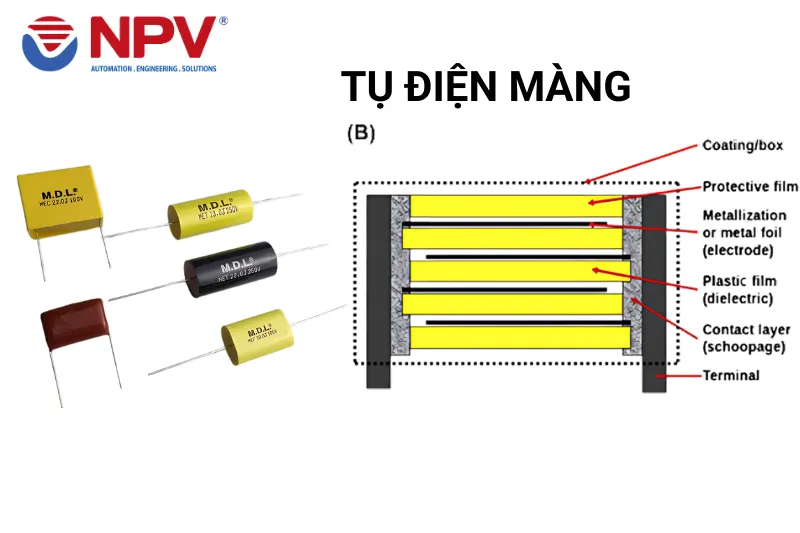

Tụ film
Tụ film được làm từ các lớp màng vật liệu nhựa như polyester, polypropylene, hoặc polycarbonate. Loại tụ này có độ ổn định cao và thường được sử dụng trong các mạch cần độ chính xác cao và ổn định trong môi trường làm việc khắc nghiệt.
Đặc điểm:
- Điện dung thường từ vài nF đến vài µF.
- Điện áp chịu đựng thường cao (từ 50V đến 600V).
- Độ bền và độ ổn định cao với dung sai thấp (±1% đến ±10%).
- Tụ film có tuổi thọ lâu dài và ít bị rò rỉ điện.
Ứng dụng:
- Lọc tín hiệu, điều chỉnh tần số trong các mạch RF.
- Các mạch lọc nguồn và mạch tín hiệu analog.
- Ứng dụng trong các thiết bị công nghiệp và hệ thống điện tự động.

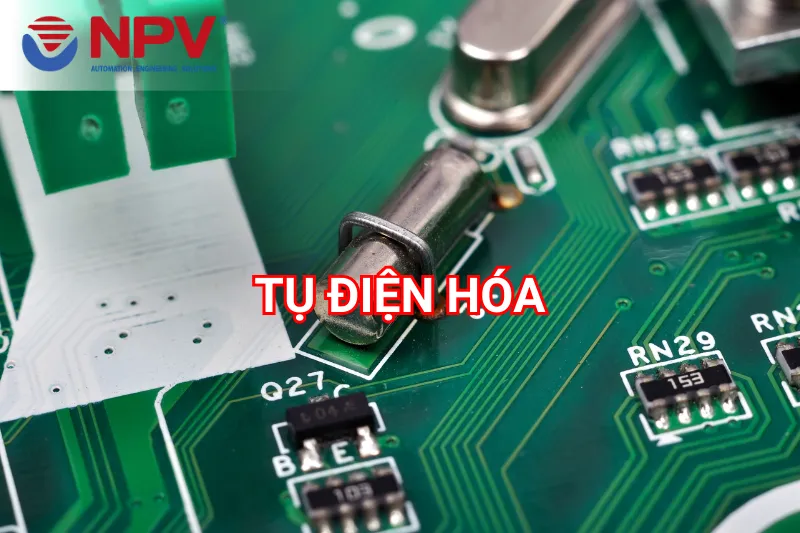

Tụ điện hóa
Tụ điện hóa học là loại tụ có điện dung lớn và được sử dụng phổ biến trong các mạch nguồn và các ứng dụng yêu cầu điện dung cao. Tụ này có một điện cực làm bằng nhôm và lớp điện môi là oxit nhôm, thường được lắp trong các thiết bị có dòng điện lớn.
Đặc điểm:
- Điện dung lớn (từ 1µF đến vài nghìn µF).
- Điện áp chịu đựng thường từ 6V đến 450V.
- Dung sai thường lớn (±20%).
- Được thiết kế đặc biệt cho các ứng dụng nguồn điện DC.
Ứng dụng:
- Mạch nguồn DC, bộ cấp nguồn.
- Lọc nguồn trong các mạch điện tử.
- Ứng dụng trong các mạch khởi động động cơ, mạch lọc và giảm nhiễu.
Tụ tantalum
Tụ tantalum là loại tụ điện có điện dung cao và ổn định hơn so với tụ điện hóa học. Tụ này sử dụng tantalum làm điện cực và oxit tantalum làm chất điện môi. Chúng rất nhỏ gọn và có khả năng làm việc ở điện áp cao.
Đặc điểm:
- Điện dung lớn, thường từ vài µF đến vài nghìn µF.
- Điện áp chịu đựng từ 4V đến 50V.
- Dung sai có thể tốt hơn so với tụ điện hóa học (±10% đến ±20%).
- Kích thước nhỏ gọn và ổn định nhiệt độ tốt.
Ứng dụng:
- Ứng dụng trong các thiết bị yêu cầu dung lượng lớn nhưng không gian lắp đặt hạn chế (smartphone, máy tính bảng, máy tính xách tay).
- Mạch điện tử yêu cầu độ ổn định cao trong điều kiện nhiệt độ thay đổi.
Tụ điện gốm đa lớp
Tụ gốm đa lớp (MLCC) là một biến thể của tụ gốm, với nhiều lớp điện môi gốm được xếp chồng lên nhau để tạo ra khả năng lưu trữ điện dung lớn hơn trong một kích thước nhỏ.
Đặc điểm:
- Điện dung từ vài pF đến vài µF.
- Điện áp chịu đựng có thể lên tới 1000V hoặc cao hơn.
- Tụ MLCC có dung sai thấp và ổn định nhiệt độ rất tốt.
- Có thể làm việc trong môi trường có tần số cao và nhiễu điện từ mạnh.
Ứng dụng:
- Các mạch tín hiệu và mạch RF, nơi cần hiệu suất và độ ổn định cao.
- Lọc nguồn điện và làm mượt điện áp trong các mạch nguồn xung.
- Các thiết bị điện tử tiêu dùng, từ smartphone đến các thiết bị công nghiệp.
Tụ điện gắn bề mặt
Tụ điện gắn bề mặt (SMD) là loại tụ điện được thiết kế để gắn trực tiếp lên bề mặt của mạch in (PCB). Các loại tụ điện gắn bề mặt phổ biến bao gồm tụ gốm và tụ điện hóa học.
Đặc điểm:
- Kích thước nhỏ gọn, phù hợp với mạch in (PCB).
- Dễ dàng lắp ráp tự động, tiết kiệm chi phí sản xuất.
- Thường có điện dung nhỏ và được sử dụng trong các mạch điện tử công nghiệp.
Ứng dụng:
- Các mạch điện tử tiêu dùng, thiết bị di động, và các sản phẩm công nghệ cao.
- Ứng dụng trong các mạch điện tử nhỏ gọn yêu cầu diện tích lắp đặt hạn chế.
Mỗi loại tụ điện có những ưu nhược điểm riêng, vì vậy, việc lựa chọn tụ điện phù hợp không chỉ dựa trên điện dung và điện áp định mức, mà còn cần cân nhắc đến yếu tố như tuổi thọ, độ ổn định nhiệt độ, và kích thước lắp đặt. Hiểu rõ đặc tính của từng loại tụ điện giúp bạn có thể lựa chọn chính xác cho ứng dụng của mình.
Ứng dụng của tụ điện trong thực tế
Tụ điện không chỉ là một linh kiện thụ động trong các sơ đồ mạch điện, mà còn là thành phần thiết yếu trong hầu hết mọi thiết bị điện tử hiện đại. Từ những thiết bị dân dụng cho đến các hệ thống công nghiệp phức tạp, tụ điện đóng vai trò tối quan trọng trong việc kiểm soát, điều chỉnh và ổn định dòng điện cũng như tín hiệu điện.
Hãy cùng Nam Phương Việt khám phá sâu hơn những ứng dụng thực tế phổ biến nhất của tụ điện:
Lọc nhiễu và làm mượt điện áp trong mạch nguồn
Trong các bộ nguồn, đặc biệt là nguồn chuyển mạch (SMPS), tụ điện được sử dụng để lọc nhiễu cao tần và làm mượt điện áp đầu ra. Khi dòng điện bị ngắt quãng hoặc có biến thiên, tụ điện giúp lưu trữ năng lượng tạm thời và phóng thích khi cần thiết, đảm bảo điện áp ổn định và liên tục.
Ví dụ:
- Bộ sạc điện thoại, máy tính xách tay.
- Nguồn điện trong các máy công nghiệp.
- Hệ thống năng lượng mặt trời và UPS.
Lưu trữ năng lượng tạm thời
Tụ điện hoạt động như một thiết bị lưu trữ năng lượng điện tạm thời, đặc biệt hữu ích trong các ứng dụng yêu cầu phóng điện nhanh để cung cấp dòng cao trong thời gian ngắn.
Ví dụ:
- Đèn flash của máy ảnh: Tụ điện sạc đầy và xả nhanh để tạo ra ánh sáng chớp mạnh.
- Mạch khởi động động cơ: Cung cấp dòng lớn để khởi động các motor điện công suất cao.
Ổn định và điều chỉnh tín hiệu trong mạch điện tử
Trong các mạch xử lý tín hiệu, tụ điện thường được dùng để loại bỏ nhiễu và điều chỉnh tín hiệu tần số cao hoặc thấp. Khi làm việc cùng điện trở hoặc cuộn cảm, tụ điện giúp tạo ra mạch lọc thông thấp, thông cao hoặc thông dải.
Ví dụ:
- Bộ khuếch đại âm thanh (amplifier): Lọc bỏ thành phần nhiễu và giữ lại tín hiệu âm thanh trong dải tần mong muốn.
- Thiết bị phát thanh, truyền hình: Điều chỉnh và tối ưu hóa tín hiệu truyền dẫn.
Khởi động và điều khiển động cơ điện
Tụ điện khởi động và tụ điện chạy là hai thành phần quan trọng trong các động cơ cảm ứng một pha. Chúng giúp tạo ra sự lệch pha cần thiết để khởi động và duy trì hoạt động ổn định của động cơ.
Ví dụ:
- Máy điều hòa không khí.
- Máy bơm nước.
- Quạt điện công suất lớn.
Lọc nhiễu trong hệ thống truyền dẫn điện
Trong các hệ thống truyền dẫn điện năng, tụ điện giúp loại bỏ nhiễu sóng hài và điều chỉnh hệ số công suất (Power Factor Correction), từ đó giảm tổn thất năng lượng và tăng hiệu quả vận hành.
Ví dụ:
- Hệ thống truyền tải điện cao thế.
- Nhà máy công nghiệp có sử dụng nhiều thiết bị điện công suất lớn.
Ứng dụng trong viễn thông và thiết bị điện tử di động
Các thiết bị như điện thoại thông minh, máy tính bảng, và laptop đều tích hợp nhiều tụ điện dạng SMD (Surface Mount Device) để đảm bảo hoạt động ổn định, giảm nhiễu và kéo dài tuổi thọ linh kiện.
Ví dụ:
- Mạch anten thu phát tín hiệu.
- Mạch quản lý năng lượng trên bo mạch chủ.
Tụ điện trong công nghệ siêu tụ
Một trong những ứng dụng tiên tiến nhất của tụ điện hiện nay là siêu tụ điện (supercapacitor hoặc ultracapacitor). Đây là loại tụ điện có khả năng lưu trữ năng lượng vượt trội so với tụ truyền thống, thời gian sạc và xả rất nhanh, tuổi thọ cao và chu kỳ sạc-xả lên đến hàng triệu lần.
Ứng dụng:
- Xe điện hybrid và xe điện thuần túy (EV).
- Lưu trữ năng lượng tái tạo (năng lượng mặt trời, gió).
- Hệ thống phục hồi năng lượng phanh (regenerative braking system) trong giao thông công cộng.
Cách chọn tụ điện phù hợp
Việc lựa chọn tụ điện chính xác không chỉ giúp mạch hoạt động hiệu quả mà còn kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro cháy nổ và hỏng hóc trong quá trình vận hành. Tuy nhiên, với sự đa dạng về chủng loại và thông số kỹ thuật, việc chọn tụ điện phù hợp đòi hỏi bạn phải hiểu rõ về các yếu tố kỹ thuật cơ bản và yêu cầu cụ thể của ứng dụng.
Dưới đây là những tiêu chí quan trọng mà Nam Phương Việt khuyên bạn nên cân nhắc khi lựa chọn tụ điện:
Xác định điện dung cần thiết
Điện dung của tụ điện (ký hiệu là C, đơn vị là Farad, thường gặp là µF, nF hoặc pF) là yếu tố đầu tiên cần xác định.
- Điện dung lớn: Thích hợp cho các ứng dụng lưu trữ năng lượng tạm thời, lọc điện áp trong mạch nguồn.
- Điện dung nhỏ: Dùng trong các mạch điều chỉnh tần số, mạch cộng hưởng hoặc lọc tín hiệu tần số cao.
Gợi ý: Luôn tham khảo sơ đồ mạch hoặc tài liệu kỹ thuật của thiết bị để chọn đúng giá trị điện dung yêu cầu.
Điện áp định mức
Điện áp định mức là mức điện áp tối đa mà tụ điện có thể chịu được một cách an toàn.
- Lựa chọn đúng: Luôn chọn tụ điện có điện áp định mức cao hơn ít nhất 20-30% so với điện áp làm việc thực tế của mạch.
- Ví dụ: Nếu mạch hoạt động ở 12V, nên chọn tụ điện có điện áp định mức 16V hoặc 25V.
Lưu ý: Sử dụng tụ điện có điện áp định mức quá thấp sẽ dẫn đến hiện tượng đánh thủng điện môi và gây hư hỏng.
Loại tụ điện phù hợp với ứng dụng
Mỗi loại tụ điện có đặc tính và ưu nhược điểm riêng, phù hợp với từng ứng dụng cụ thể:
| Loại tụ | Ưu điểm |
Ứng dụng điển hình
|
| Tụ gốm (Ceramic) | Kích thước nhỏ, giá thành thấp |
Mạch lọc tín hiệu cao tần, bypass noise
|
| Tụ điện phân cực (Electrolytic) | Điện dung lớn, giá rẻ |
Lọc nguồn, lưu trữ năng lượng
|
| Tụ tantalum | Ổn định cao, dung sai nhỏ |
Mạch nguồn yêu cầu độ tin cậy cao
|
| Tụ polyester/film | Tần số cao, chịu nhiệt tốt |
Mạch công suất, lọc cao áp
|
| Siêu tụ điện (Supercapacitor) | Dung lượng cực lớn, sạc xả nhanh |
Lưu trữ năng lượng tái tạo, xe điện
|
Xem xét nhiệt độ làm việc và độ bền
- Phạm vi nhiệt độ hoạt động: Đảm bảo tụ điện có khả năng làm việc trong điều kiện môi trường khắc nghiệt, đặc biệt là trong thiết bị ngoài trời hoặc công nghiệp.
- Độ bền và tuổi thọ: Một số tụ điện cao cấp có tuổi thọ lên đến 10.000 giờ hoặc hơn, tùy vào điều kiện làm việc.
Kích thước và kiểu dáng phù hợp
Kích thước vật lý cũng cần được cân nhắc, nhất là trong các thiết bị điện tử nhỏ gọn hoặc yêu cầu thẩm mỹ cao.
- Tụ SMD: Kích thước siêu nhỏ, phù hợp mạch in công nghệ cao.
- Tụ dạng ống hoặc hộp: Dễ lắp đặt và thay thế trong các ứng dụng công nghiệp.
Mẹo của Nam Phương Việt: Khi mua tụ điện, hãy đọc kỹ datasheet của nhà sản xuất để biết thêm các thông số như ESR (điện trở tương đương), hệ số nhiệt độ, và dòng rò, đặc biệt với các ứng dụng yêu cầu độ chính xác và độ tin cậy cao.
Giải đáp các câu hỏi thường gặp về tụ điện (FAQ)
Tụ điện có phân cực là gì?
Tụ điện có phân cực là loại tụ chỉ cho phép dòng điện đi vào theo một chiều xác định, được đánh dấu rõ ràng với cực dương (+) và cực âm (-).
Loại tụ này phổ biến nhất là tụ điện phân cực nhôm (Electrolytic Capacitor) hoặc tụ tantalum, thường có điện dung lớn và được sử dụng trong các mạch nguồn DC.
Lưu ý kỹ thuật:
- Khi lắp đặt, cần tuân thủ đúng cực tính. Nếu đấu ngược cực, tụ có thể bị hỏng hoặc thậm chí phát nổ do phản ứng hóa học bên trong.
- Trên thân tụ, cực âm thường được đánh dấu bằng vạch sọc rõ ràng.
- Tụ không phân cực (Non-polarized capacitor): Dùng được ở cả hai chiều dòng điện, phù hợp cho các ứng dụng AC như tụ khởi động motor hoặc tụ lọc tín hiệu audio.
- Tụ phân cực: Thường dùng trong mạch lọc nguồn DC để ổn định điện áp và giảm ripple.
Tụ điện bị hỏng có dấu hiệu gì?
Một tụ điện bị hỏng có thể gây ra nhiều hiện tượng trong mạch điện. Các dấu hiệu nhận biết bao gồm:
Phồng rộp hoặc nổ: Tụ bị quá áp hoặc lắp sai cực có thể dẫn đến hiện tượng vỏ bị phồng, nứt hoặc thậm chí nổ tung.
Rò rỉ chất điện môi: Khi tụ hỏng, lớp điện môi bên trong có thể chảy ra ngoài, tạo thành chất lỏng hoặc cặn xung quanh chân tụ.
Giảm hoặc mất điện dung: Khi đo bằng đồng hồ vạn năng có chức năng đo điện dung, tụ hỏng sẽ cho giá trị thấp hơn đáng kể hoặc bằng 0.
Hiện tượng đoản mạch hoặc mạch hở:
- Đoản mạch: Kim đồng hồ lên cao rồi không trở về.
- Mạch hở: Kim đồng hồ không lên, điện dung bằng 0.
Khi phát hiện tụ điện bị hỏng, hãy thay thế ngay để tránh gây ảnh hưởng đến toàn bộ mạch điện.
Có thể thay thế tụ điện bằng loại khác được không?
Câu trả lời là có, nhưng cần tuân thủ nghiêm ngặt một số nguyên tắc kỹ thuật:
Điện dung:
- Có thể thay thế bằng tụ có giá trị điện dung tương đương hoặc chênh lệch nhỏ (±5–10%) tùy vào yêu cầu của mạch.
- Với mạch lọc nguồn, thay thế tụ có điện dung cao hơn một chút có thể giúp giảm ripple.
Điện áp định mức:
- Tuyệt đối không dùng tụ có điện áp định mức thấp hơn yêu cầu.
- Có thể sử dụng tụ có điện áp cao hơn, miễn là kích thước vật lý phù hợp.
Loại tụ:
- Nếu mạch yêu cầu tụ không phân cực, không được thay bằng tụ phân cực và ngược lại.
- Nếu cần tụ có ESR thấp (như trong mạch nguồn switching), nên chọn tụ chất lượng cao chuyên dụng cho ứng dụng đó.
Ví dụ thực tế:
- Tụ 100µF 16V bị hỏng, bạn có thể thay bằng tụ 100µF 25V.
- Tuy nhiên, không nên thay tụ 100µF 16V bằng tụ 47µF 16V vì sẽ làm thay đổi đặc tính mạch.
Kết luận
Qua bài viết này, Nam Phương Việt hy vọng bạn đã có cái nhìn toàn diện và sâu sắc hơn về tụ điện — từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động, cho đến công dụng thực tế và cách lựa chọn đúng loại tụ cho từng nhu cầu sử dụng.
Dù bạn là kỹ sư điện tử đang thiết kế mạch phức tạp, hay đơn giản là người đam mê công nghệ muốn tìm hiểu nguyên lý vận hành của các thiết bị xung quanh, thì tụ điện luôn là một linh kiện quan trọng mà bạn nên hiểu rõ.
Nắm vững kiến thức về tụ điện không chỉ giúp bạn cải thiện độ bền và hiệu suất cho các thiết bị điện tử mà còn giúp tiết kiệm chi phí bảo trì, sửa chữa và thiết kế hệ thống điện tối ưu hơn.
