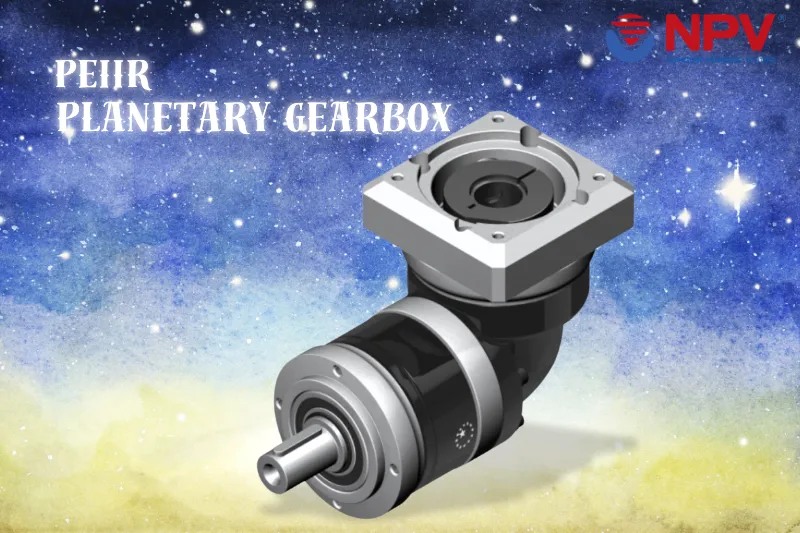

Hộp Số Giảm Tốc Apex Dòng PEIIR

Hộp số giảm tốc Apex dòng PEIIR là hộp số hành tinh góc vuông có độ chính xác cao được thiết kế cho các ứng dụng yêu cầu kích thước nhỏ gọn, mô-men xoắn cao và đầu ra chính xác.

Đặc điểm nổi bật của hộp số giảm tốc Apex dòng PEIIR

Hộp số hành tinh Apex Dynamics PEIIR là một trong những dòng sản phẩm nổi bật của thương hiệu Apex Dynamics, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe trong các ứng dụng công nghiệp. Một số điểm nổi bật của dòng hộp số này bao gồm:

Thiết kế hành tinh: Hộp số PEIIR sử dụng cơ chế bánh răng hành tinh, mang lại độ chính xác cao, độ cứng vững và khả năng chịu tải lớn. Thiết kế này giúp tối ưu hóa tỉ số truyền và giảm thiểu tiếng ồn khi hoạt động.
Hiệu suất cao: PEIIR có hiệu suất truyền động tương đối cao (≧ 93 %), với tỉ lệ tổn thất năng lượng rất thấp, giúp tiết kiệm năng lượng và tối ưu hóa hoạt động của hệ thống.
Ứng dụng linh hoạt: Hộp số này phù hợp cho nhiều ứng dụng công nghiệp khác nhau, từ các hệ thống tự động hóa, máy công cụ, đến các hệ thống cần chính xác cao như trong ngành robot, sản xuất xe hơi và hàng không.
Thiết kế gọn nhẹ: Với kích thước nhỏ gọn, PEIIR dễ dàng tích hợp vào các không gian làm việc chật hẹp, mà vẫn đảm bảo khả năng hoạt động mạnh mẽ.
Độ bền cao: Hộp số PEIIR được làm từ các vật liệu chất lượng cao và quy trình sản xuất hiện đại, đảm bảo độ bền vượt trội và khả năng hoạt động liên tục trong thời gian dài mà không gặp phải vấn đề hỏng hóc.
Khả năng truyền động chính xác: Nhờ vào độ chính xác cao của các bánh răng và cơ cấu hành tinh, hộp số PEIIR mang lại khả năng truyền động mượt mà, ổn định và chính xác, rất thích hợp cho các ứng dụng đòi hỏi độ chính xác như trong chế tạo máy và tự động hóa công nghiệp.

Những tính năng này làm cho dòng Apex Dynamics PEIIR trở thành lựa chọn lý tưởng cho các hệ thống cần hiệu suất cao, bền bỉ, và tính linh hoạt trong ứng dụng.

Thông số kỹ thuật và mã sản phẩm

Dưới đây là bảng thông số kỹ thuật và mã sản phẩm của hộp số giảm tốc Apex dòng PEIIR:

Mã Hàng	Đơn Vị	Cấp	Tỷ Số Truyền	PEII R 050	PE II R 070	PE II R 090	PE II R 120	PE II R 155
Moment xoắn đầu ra	Nm	1	3	16	42	110	217	430
			4	16	42	113	223	440
			5	15	40	118	220	435
			7	12	35	96	198	366
			10	10	27	68	155	295
		2	12	16	42	110	217	430
			15	15	40	109	213	424
			16	16	42	116	228	452
			20	16	42	116	230	454
			25	15	40	123	228	450
			30	15	40	108	212	422
			35	12	35	100	206	382
			40	16	43	117	232	459
			50	15	40	123	228	450
			70	12	35	100	206	382
			100	10	27	70	162	308
Moment dừng khẩn cấp	Nm	1.2	3~100	3 lần moment xoắn đầu ra
Moment xoắn tăng tốc tối đa	Nm	1.2	3~100	60% của moment dừng khẩn cấp
Moment xoắn chạy không tải	Nm	1	3~10	0.15	0.6	1.6	3	6.8
Moment xoắn chạy không tải	Nm	2	12~100	0.15	0.58	1.58	2.5	3
Độ rơ	arcmin	1	3~10	≤ 12	≤ 11	≤ 10	≤ 10	≤ 10
Độ rơ	arcmin	2	12~100	≤ 14	≤ 13	≤ 12	≤ 12	≤ 12
Độ bền xoắn	Nm/arcmin	1.2	3~100	0.9	2.2	8	12	16
Tốc độ đầu vào danh nghĩa	rpm	1.2	3~100	4.500	4.000	3.600	3.600	2.500
Tốc độ đầu vào cực đại	rpm	1.2	3~100	8.000	6.000	6.000	4.800	3.600
Tải trọng hướng tâm	N	1.2	3~100	810	1.150	1.530	3.260	4.550
Tải trọng hướng trục	N	1.2	3~100	405	575	765	1.630	2.275
Moment nghiêng tối đa	Nm	1.2	3~100	15	35	55	170	300
Nhiệt độ làm việc	° C	1.2	3~100	0° C~ +90° C
Chỉ số bảo vệ		1.2	3~100	IP65
Chất bôi trơn		1.2	3~100	Dầu bôi trơn tổng hợp
Vị trí lắp đặt		1.2	3~100	Mọi hướng
Độ ồn	dB(A)	1.2	3~100	≤ 70	≤ 72	≤ 74	≤ 75	≤ 77
Mô men uốn tối đa dựa trên mặt bích đầu vào hộp số Mb(5)	Nm	1.2	3~100	3	6	10	17	19
Hiệu suất	%	1	3~10	≥ 93%
Hiệu suất	%	2	12~100	≥ 90%

Bảng quy cách hộp số hành tinh Apex PEIIR

Bảng quy cách hộp số giảm tốc Apex dòng PEIIR

Ứng dụng của hộp số giảm tốc Apex dòng PEIIR

Với những ưu điểm vượt trội như khả năng chịu tải cao, hiệu suất truyền động lớn, momen xoắn cao,… Hộp số giảm tốc Apex Dynamics dòng PEIIR đã và đang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Dưới đây là một số ứng dụng tiêu biểu:

Hộp số PEIIR được sử dụng trong các cánh tay robot và hệ thống điều khiển chuyển động.
Máy CNC
Các hệ thống băng tải trong nhà máy sản xuất
Trong các dây chuyền đóng gói tự động
Các dây chuyền sản xuất và lắp ráp ô tô để điều khiển các thiết bị tự động và robot trong quá trình lắp ráp các bộ phận.
Trong các hệ thống y tế tự động hóa, chẳng hạn như robot phẫu thuật hoặc thiết bị di chuyển.
Ngành hàng không vũ trụ

Trên đây là những thông tin tổng quan về hộp số giảm tốc Apex dòng PEIIR. Nếu bạn đọc có bất kỳ thắc mắc nào về sản phẩm, hãy liên hệ cho Nam Phương Việt theo số hotline 0903 803 645 để được tư vấn và giải đáp.
